Dispenseur automatique simple pompe
Catalina

Le modèle Catalina permet l’automatisation de travaux simples et répétitifs avec une grande polyvalence et précision. Le Catalina est fourni avec toutes les fonctionnalités d’une machine automatique. Elle est compatible avec l’ensemble des pompes GPD Global incluant MicroDot à vis AUGER, HyFlow pour la dispense large volume, et PCD pour la dispense volumétrique.

    Caractéristiques techniques

  • Zone de travail X,Y,Z, 300x300x100mm

  • Vitesses X,Y de 600mm/s et Z de 500 mm/s

  • Répétabilité X,Y Z de +/- 20_m

  • Alignement automatique par camera haute résolution

  • Détection surface par laser

  • Contrôle Windows

  • Programmation par camera ou par l’interface

  • Importation des fichier DXF

  • Table chauffante en option

  • Dimensions 595*700*750mm/Poids 50kg

Caractéristiques supplémentaires

Catalina est une robot de dispense compact et complet offrant des résultats de distribution précis et reproductibles !

Capacités système puissantes

Logiciel informatisé facile à utiliser avec le système d’exploitation Windows.
Enseignement par points facile à utiliser pour tous les mouvements d’axe. Capable de définir des tâches de point et divers paramètres.
Alignement et positionnement automatiques avec caméra haute résolution.
Créez des parcours de dispense à l’aide de l’apprentissage par caméra ou de l’édition graphique à l’écran.
Importez des fichiers DXF pour une programmation de chemin complexe.
Les ports d’E / S offrent la flexibilité d’ajouter des fonctionnalités / équipements avancés.



Différents modèles

Catalina L : Haute répétabilité avec sonde de contact ou détection de surface laser sans contact.
Catalina TR : Dispensez avec la fonction d’inclinaison et de rotation.
Catalina Mini : Pour la distribution sur de petits substrats. Zone de travail: 200 mm x 200 mm (7,9 “x 7,9”)



Caractéristiques standards

Vision automatique : Le système localise automatiquement les points d’alignement pour tenir compte du déplacement et de la rotation du produit.
Dispensing 3D : Le laser trace le chemin de distribution et mesure la variation de surface, puis adapte la hauteur de la pointe de distribution pour maintenir un espace constant.
Alignement de l’image : Le système de vision localise les points d’alignement pour tenir compte de la rotation du produit.
Étalonnage automatique des buses XYZ : Localise la pointe de distribution en X, Y, Z pour un placement précis du fluide.
Édition graphique et prise en charge DXF : Édition graphique conviviale pour créer un chemin de distribution. Les fichiers AutoCAD DXF sont pris en charge.

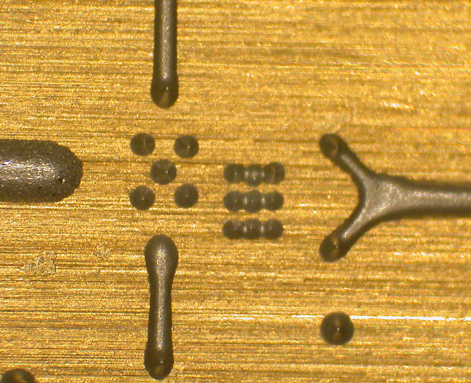

Dispensing de points matriciels : Dupliquez facilement un motif commun dans une matrice.
Zone de remplissage : Plusieurs types de zones de remplissage et de modèles de distribution. Facile à enseigner.
Laser : Détection de surface sans contact.

Options complémentaires

Fluid Pressure Control (FPC) – Contrôle de processus en temps réel pour la pompe. Surveille et ajuste constamment la pression du fluide entrant dans la pompe pour maintenir une condition de fonctionnement optimale de la pompe.
Zone de travail chauffée – Pour chauffer des substrats jusqu’à 120 ° C (248 ° F).
Détection du niveau de liquide – Avertit l’opérateur lorsque le niveau de liquide atteint le point de consigne.
Capteur de surface de contact – Alternative au capteur de surface laser. Une sonde de contact peut être utilisée pour toucher physiquement un produit afin de localiser la surface.
Ordinateur portable
Contrôle à distance le robot de table.
