Dans un précédent article, nous avons vu que la fabrication d’une carte électronique commence bien avant son passage sur une ligne CMS. La qualité du dossier technique, la cohérence des fichiers transmis et l’anticipation de la mise en panneau influencent directement la préparation industrielle.
Mais une fois le dossier constitué, d’autres choix réalisés en CAO peuvent encore avoir un impact important sur l’assemblage. Le placement des composants, les empreintes, les secondes sources, les vias, la quantité de pâte à braser ou encore la finition du PCB peuvent faciliter la production, ou au contraire créer des difficultés au moment de la sérigraphie, du placement, de la refusion ou du contrôle.
La conception PCB ne doit donc pas seulement répondre à une logique électrique. Elle doit aussi prendre en compte les contraintes de fabrication, de brasage, de test, de traçabilité et de répétabilité.
Seconde source et multisourcing : sécuriser sans créer de nouveaux risques
Le multisourcing consiste à prévoir plusieurs références possibles pour un même emplacement sur la carte. Cette approche est utile pour sécuriser l’approvisionnement, réduire la dépendance à une seule référence et limiter les blocages en cas d’indisponibilité composant.
Sur des résistances, des condensateurs ou certains composants standards, cette logique peut fonctionner correctement. Plusieurs fabricants proposent des composants aux caractéristiques proches, avec des boîtiers et des valeurs compatibles.
Cependant, une seconde source ne doit pas être considérée comme équivalente uniquement parce que le boîtier, la valeur ou le code article semblent correspondre. Deux composants proches sur le papier peuvent présenter des différences de comportement électrique, mécanique ou thermique. Dans certains cas, une référence alternative peut se monter correctement mais ne pas fonctionner exactement comme prévu dans l’application finale.
Le multisourcing doit donc être encadré. Les références alternatives doivent être clairement indiquées dans la BOM, avec leur statut : équivalent validé, seconde source qualifiée, alternative proposée ou composant à vérifier. Cette distinction permet au sous-traitant de savoir ce qui peut être monté directement et ce qui doit faire l’objet d’une validation.
La traçabilité doit également être prise en compte. Plus le nombre de références possibles augmente pour un même emplacement, plus il devient important de savoir précisément quel composant a été monté, sur quel lot, à quelle date et dans quelle configuration produit. Cette exigence est particulièrement forte dans les secteurs où la qualité documentaire et la maîtrise des lots sont suivies de près.

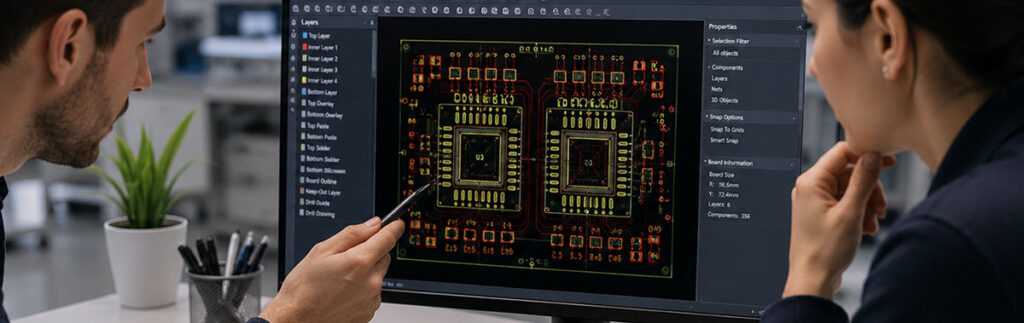

Double empreinte : une solution utile mais à maîtriser
Pour permettre l’utilisation de plusieurs composants proches, certains designs intègrent des doubles empreintes. L’idée est simple : prévoir sur le PCB deux géométries compatibles avec deux références ou deux boîtiers légèrement différents.
Cette solution peut être pratique, mais elle doit être utilisée avec attention. Une empreinte n’est pas seulement une zone de cuivre. Elle détermine la quantité de pâte à braser déposée, la position du composant, la qualité du mouillage, la stabilité pendant la refusion et parfois la possibilité de contrôler correctement le joint brasé.
Lorsque deux empreintes sont superposées ou partiellement combinées, le dépôt de pâte peut devenir plus difficile à maîtriser. Il peut y avoir trop de matière sur certaines zones, pas assez sur d’autres, ou une répartition qui ne correspond parfaitement à aucun des deux composants.
Dans certains cas, il est préférable de prévoir deux empreintes séparées, lorsque l’espace disponible le permet. Cette approche prend plus de place sur le PCB, mais elle réduit les compromis sur la sérigraphie et limite les risques en production.
Lorsque la double empreinte est nécessaire, un échange avec l’EMS ou le fabricant d’écran de sérigraphie peut être utile. L’objectif est de vérifier si l’ouverture de l’écran, l’épaisseur de la tôle inox, la géométrie du dépôt et la quantité de pâte sont adaptées aux composants prévus.

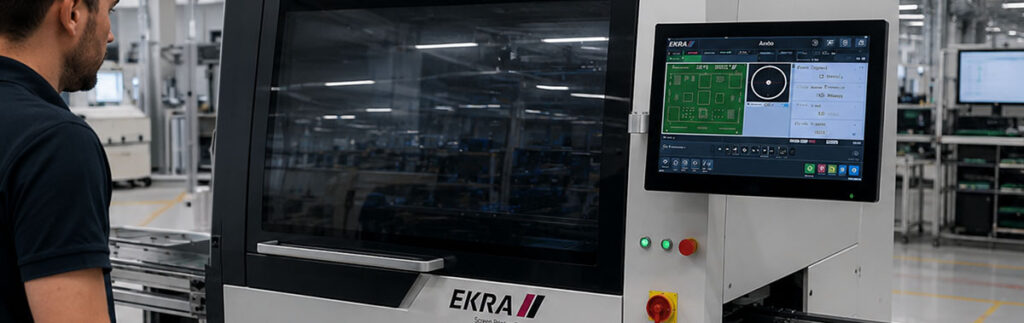

Pâte à braser : la quantité de matière doit être adaptée au composant
La pâte à braser joue un rôle central dans l’assemblage CMS. Elle assure à la fois le dépôt de matière, le maintien temporaire du composant avant refusion et la formation du joint brasé.
Une quantité de pâte mal adaptée peut provoquer différents défauts : composant soulevé, mauvais mouillage, manque de matière, excès de brasure, déplacement pendant la refusion ou défaut de coplanarité. Ces problèmes sont particulièrement sensibles avec les boîtiers à pas fins, les QFN, les DFN, les BGA ou les composants comportant un large pad thermique.
Pour les composants avec pad thermique central, il est souvent préférable de fractionner le dépôt de pâte plutôt que d’ouvrir une grande fenêtre unique dans l’écran. Ce fractionnement permet de mieux contrôler la quantité de matière déposée, de limiter les risques de soulèvement du composant et d’améliorer la tenue mécanique de l’écran de sérigraphie.
Ce choix doit aussi tenir compte du comportement thermique du composant. Le pad thermique doit permettre une bonne dissipation, mais il ne doit pas créer un excès de matière sous le boîtier. Un dépôt trop important peut modifier la hauteur finale du composant et compromettre le contact des terminaisons périphériques.
Vias in pad : un choix à encadrer
Les vias in pad sont souvent utilisés pour des raisons de densité, de routage ou de dissipation thermique. Ils sont fréquents sous les BGA, les QFN, les composants de puissance ou les pads thermiques.
Cependant, lorsqu’un via débouche directement dans une zone où de la pâte à braser est déposée, il peut absorber une partie de la matière pendant la refusion. Ce phénomène peut appauvrir le joint brasé, créer un manque de matière sous le composant ou provoquer l’apparition de brasure de l’autre côté du PCB.
Le risque dépend de plusieurs paramètres : diamètre du via, type de via, finition, remplissage, position par rapport au dépôt de pâte, volume de matière déposé et géométrie de l’empreinte. Il n’existe pas une règle unique applicable à tous les cas.
Lorsque les vias sont nécessaires dans une zone de brasage, il est préférable de les positionner de manière à limiter la migration de la pâte. Sur un pad thermique, par exemple, la géométrie du dépôt peut être conçue pour éviter de déposer directement de la pâte sur les vias. Cette approche permet de conserver la fonction thermique tout en réduisant les pertes de matière.
Dans les cas les plus sensibles, des vias bouchés, remplis ou métallisés selon des procédés adaptés peuvent être envisagés. Ils ajoutent toutefois un coût au PCB et doivent être justifiés par le niveau de contrainte du produit.
BGA : éviter les détails qui perturbent le brasage
Les BGA demandent une attention particulière, car leurs joints brasés ne sont pas visibles à l’œil nu après assemblage. Le contrôle se fait généralement par rayons X, mais la qualité du brasage dépend fortement des choix réalisés en conception.
Le routage autour du BGA doit limiter les déséquilibres. Si certaines billes sont reliées à des pistes larges, à des zones fortement ouvertes ou à des plans, tandis que d’autres sont connectées plus finement, les efforts pendant la refusion peuvent devenir moins homogènes. Sur de petits boîtiers légers, les tensions de surface de la brasure peuvent entraîner un déplacement, une rotation ou un défaut d’alignement.
Le vernis-épargne joue également un rôle important. Il permet de délimiter les zones de mouillage et d’éviter que la brasure migre sur les pistes. Mais son épaisseur et ses tolérances doivent être prises en compte, surtout avec des pas fins. Une ouverture de masque mal maîtrisée peut modifier la surface réellement exposée et donc le comportement de la bille pendant la refusion.
La sérigraphie d’identification doit être évitée sous les BGA et, plus largement, sous les composants très bas ou à pas fins. Même si son épaisseur paraît faible, elle peut créer une surépaisseur locale, gêner le contact entre l’écran et le PCB lors du dépôt de pâte ou perturber le positionnement du composant.
Petits composants, pistes et vernis-épargne : attention aux surépaisseurs
Les contraintes ne concernent pas uniquement les BGA. Les petits composants CMS, comme les résistances et condensateurs de faible format, peuvent aussi être sensibles à l’environnement immédiat de leur empreinte.
Faire passer une piste sous un petit composant peut créer une différence de hauteur locale selon l’épaisseur de cuivre, le vernis-épargne et la finition. Dans certains cas, cela peut perturber la planéité, le dépôt de pâte ou le positionnement du composant.
Ce type de choix peut être acceptable lorsque la densité impose des compromis. Mais lorsqu’il est possible de l’éviter, il est préférable de repenser légèrement le placement ou le routage. Les composants les plus petits, les boîtiers à faible hauteur et les composants à pas fins bénéficient généralement d’un environnement mécanique aussi dégagé et régulier que possible.
Les asymétries de plages doivent aussi être surveillées. Lors de la refusion, la brasure fond et exerce des tensions de surface. Si les deux côtés d’un composant ne présentent pas le même comportement de mouillage ou la même masse thermique, le composant peut se déplacer ou se redresser. Ce phénomène dépend du process, du format composant, de la géométrie des pads et du profil thermique.
Finition PCB : protéger le cuivre et garantir la soudabilité
Le cuivre nu s’oxyde au contact de l’air. Or, un cuivre oxydé se brase mal. La finition du PCB sert donc à protéger les surfaces de cuivre jusqu’à l’assemblage et à assurer une bonne soudabilité au moment de la refusion.
Plusieurs finitions existent. Les plus courantes sont les finitions étain sans plomb et les finitions nickel-or chimique, souvent utilisées pour les cartes plus exigeantes. Le choix dépend du type de composants, du pas, de la durée de stockage, de la planéité recherchée, du coût et des exigences produit.
Pour des composants à pas fins, des QFN, des BGA ou des designs nécessitant une bonne planéité, une finition nickel-or est souvent privilégiée. Elle offre une surface stable et adaptée aux géométries fines. Elle présente toutefois un coût plus élevé et doit être choisie en fonction du besoin réel du produit.
La durée de stockage doit également être prise en compte. Les PCB ont une durée de conservation recommandée, liée à leur finition et aux conditions de stockage. Lorsque cette durée est dépassée, cela ne signifie pas toujours que les cartes sont inutilisables, mais des vérifications peuvent être nécessaires, notamment des tests de mouillabilité.
Réparabilité, cycles thermiques et durée de vie
La réparabilité d’une carte électronique dépend fortement des choix de conception. Un produit pensé pour être démonté, testé, réparé ou diagnostiqué sera plus facile à maintenir qu’un produit très dense, sans accès aux points de test ou avec des composants difficiles à remplacer.
Cependant, la réparation doit rester compatible avec la fiabilité du produit. Chaque cycle thermique supplémentaire impose une dilatation et une contraction des matériaux. Certains composants, comme les LED, les condensateurs électrolytiques ou certains boîtiers sensibles à l’humidité, peuvent être dégradés par des cycles de refusion répétés ou par une exposition thermique mal maîtrisée.
Le réemploi de composants reste également délicat. Un composant déjà monté, dessoudé puis remonté peut avoir subi des contraintes difficiles à documenter : température, humidité, durée de stockage, manipulations, vieillissement ou exposition mécanique. Pour un prototype ou un dépannage ponctuel, cela peut parfois se justifier. Pour une production industrielle répétable, le réemploi reste plus complexe à sécuriser.
La réparabilité doit donc être pensée dès la conception : accessibilité, testabilité, choix des composants, documentation, disponibilité des pièces et stratégie de diagnostic.
Le prototype reste une étape utile avant la série
Même avec une bonne anticipation, certains comportements ne peuvent être validés qu’en conditions réelles. Le dépôt de pâte, la tenue d’un composant en deuxième refusion, le comportement d’une double empreinte, la réaction d’un pad thermique ou la stabilité d’un BGA peuvent parfois nécessiter un essai.
Le prototype permet d’observer le comportement réel de la carte dans le process. Il aide à identifier les points à corriger avant la série : empreinte à ajuster, quantité de pâte à modifier, orientation à revoir, composant à déplacer, vernis-épargne à adapter ou point de test à ajouter.
Une revue NPI après les premiers prototypes peut apporter une forte valeur. Elle permet de synthétiser les difficultés rencontrées, les corrections proposées et les recommandations pour améliorer la fabricabilité du produit. Cette démarche transforme les premiers lots en retour d’expérience utile pour la suite du cycle de vie de la carte.
Travailler tôt avec son EMS
La conception PCB et l’assemblage CMS sont étroitement liés. Un choix qui semble mineur en CAO peut avoir des conséquences sur la sérigraphie, le placement, la refusion, le contrôle ou la réparabilité.
C’est pourquoi il est utile d’échanger tôt avec son EMS ou son partenaire industriel, en particulier lorsque la carte comporte des composants à pas fins, des BGA, des QFN, des doubles empreintes, des contraintes thermiques ou plusieurs sources composants.
L’objectif n’est pas de complexifier la conception, mais d’éviter les corrections tardives. Une remarque faite au moment du routage peut être simple à intégrer. La même remarque après fabrication du PCB peut nécessiter une reprise coûteuse, un nouvel écran de sérigraphie, une opération manuelle ou une modification de process.
Une carte bien conçue n’est pas seulement une carte qui fonctionne. C’est aussi une carte qui peut être fabriquée, contrôlée, réparée si nécessaire et reproduite dans des conditions stables. C’est dans cette continuité entre conception, industrialisation et production que se construit la qualité finale d’un produit électronique.
