La fabrication d’une carte électronique ne commence pas au moment où la ligne CMS démarre. Elle débute bien avant, dès la préparation du dossier technique. Pour un bureau d’études, un donneur d’ordre ou un chef de projet électronique, cette phase est déterminante : elle conditionne la qualité du chiffrage, la préparation des méthodes, l’approvisionnement des composants, la programmation des équipements et la fluidité des échanges avec le sous-traitant électronique.
Un design peut être parfaitement cohérent sur le plan fonctionnel, mais incomplet ou difficile à exploiter en production. À l’inverse, un dossier bien préparé permet de gagner du temps, de réduire les allers-retours et d’anticiper certains points de vigilance avant le lancement industriel. La qualité des données d’entrée est donc un sujet central dans la fabrication de cartes électroniques.
Un dossier de fabrication PCB doit être exploitable par plusieurs métiers
Lorsqu’un projet est transmis à un EMS ou à un sous-traitant électronique, le dossier ne sert pas uniquement à fabriquer la carte. Il est consulté par plusieurs équipes : achats, méthodes, production, test, inspection, qualité et parfois intégration.
Chaque service va chercher des informations différentes. Les achats ont besoin d’une nomenclature claire pour identifier les composants, consulter les fournisseurs et vérifier les disponibilités. Les méthodes doivent comprendre comment la carte sera assemblée, contrôlée et testée. La production doit pouvoir préparer la sérigraphie, le placement des composants, la refusion et les éventuelles opérations complémentaires. Les équipes test et inspection ont besoin de données cohérentes pour préparer leurs programmes et leurs outillages.
C’est pourquoi le dossier de fabrication PCB doit être complet, lisible et cohérent. Il ne doit pas seulement permettre de comprendre la carte. Il doit aussi permettre de la produire.

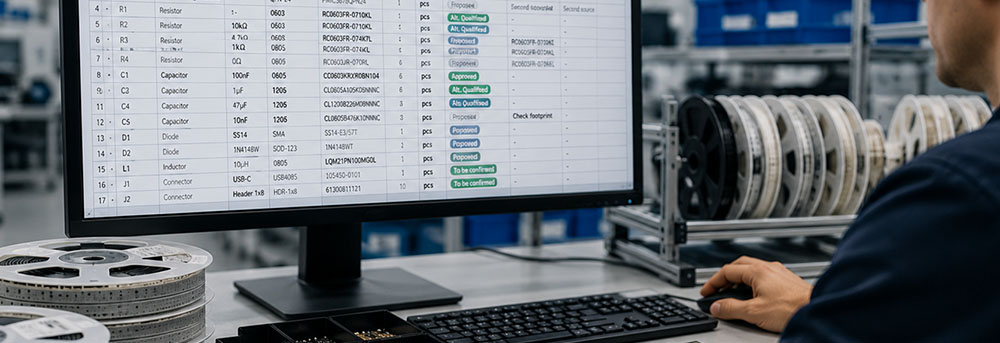

La BOM : la base du chiffrage et de l’approvisionnement
La BOM, ou nomenclature électronique, est l’un des premiers fichiers analysés. Elle indique quels composants doivent être montés sur la carte. Elle doit permettre d’identifier chaque référence sans ambiguïté, avec les quantités, les désignateurs, les valeurs, les boîtiers et, idéalement, les références fabricants.
Une BOM incomplète ou trop libre dans sa présentation peut ralentir le projet. Les formats varient fortement d’un client à l’autre, ce qui oblige parfois les équipes à retraiter les données avant de pouvoir lancer un chiffrage ou une analyse d’approvisionnement.
Pour éviter les pertes de temps, il est préférable de fournir une nomenclature structurée avec des informations constantes d’une ligne à l’autre. Les références alternatives, lorsqu’elles existent, doivent être clairement indiquées. Leur statut doit aussi être précisé : composant validé, seconde source qualifiée, équivalent proposé ou simple piste d’approvisionnement.
Cette distinction est importante. Une seconde source peut sécuriser l’approvisionnement, mais elle ne doit pas être considérée comme interchangeable sans validation technique. Deux composants proches sur le papier peuvent présenter des différences mécaniques, électriques ou fonctionnelles. Cette question sera abordée plus en détail dans le second article consacré à la conception PCB orientée assemblage.
Le plan d’équipement : savoir où chaque composant doit être monté
La BOM indique ce qui doit être monté. Le plan d’équipement indique où les composants doivent être placés.
Ce document est indispensable, notamment lorsque certaines empreintes ne sont pas équipées, lorsqu’il existe plusieurs variantes d’un même produit ou lorsque la carte comporte des options. Il permet de lever les ambiguïtés entre les données CAO, la nomenclature et la réalité attendue en production.
Le plan d’équipement doit être lisible, à jour et cohérent avec les autres fichiers transmis. Les désignateurs doivent correspondre à ceux de la BOM. Les polarités, les orientations et les repères doivent être clairs, en particulier pour les composants sensibles au sens de montage : diodes, condensateurs polarisés, circuits intégrés, connecteurs, LED ou composants spécifiques.
Une incohérence entre le plan d’équipement, le fichier de placement et la sérigraphie peut provoquer un blocage lors de la préparation machine. Dans ce cas, le sous-traitant doit revenir vers le client pour confirmer la bonne information. Ce type d’échange est parfois simple, mais il peut décaler le planning si la question arrive tard dans le processus.

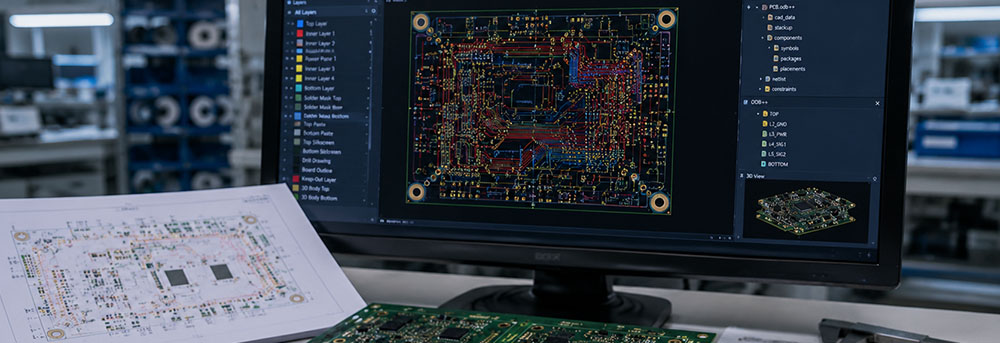

Gerber, ODB++ et fichiers de placement : des données complémentaires
Les fichiers Gerber restent largement utilisés pour décrire les couches du circuit imprimé. Ils servent notamment à la fabrication du PCB et à la compréhension de sa structure couche par couche. Ils ne remplacent toutefois pas les autres données nécessaires à l’assemblage.
L’ODB++ apporte une vision plus riche et plus exploitable pour les process industriels. Il peut regrouper des informations utiles sur les composants, les boîtiers, les emplacements, les orientations et certains éléments nécessaires à la programmation des machines. Il facilite notamment la préparation des programmes de placement, d’inspection ou de test selon les équipements utilisés.
Le fichier de placement, souvent appelé pick and place ou centroid file, donne les coordonnées des composants à déposer. Il est utilisé pour préparer les machines de placement. Il doit être cohérent avec le plan d’équipement, la BOM et les repères présents sur la carte.
Ces fichiers ont donc des rôles différents. Les Gerber décrivent le circuit imprimé. La BOM décrit les composants. Le plan d’équipement clarifie le montage attendu. L’ODB++ et les fichiers de placement facilitent l’exploitation industrielle des données. Plus ces éléments sont cohérents entre eux, plus la préparation de la fabrication est fluide.

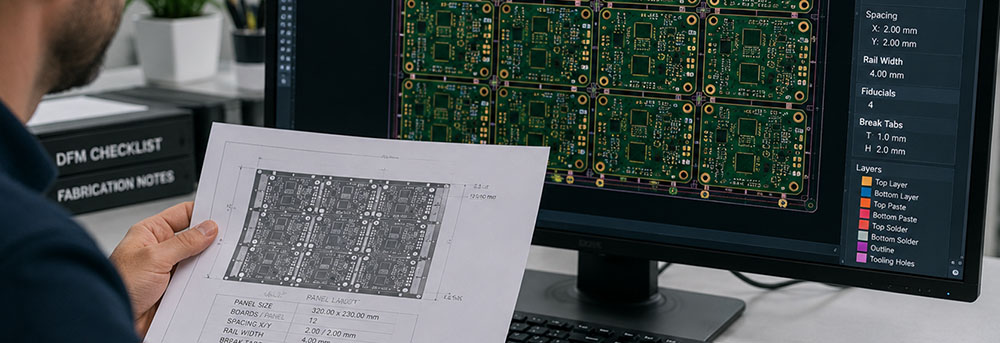

La mise en panneau : une décision liée à la production
Une carte conçue seule dans un outil de CAO n’est pas toujours directement compatible avec une ligne de production. Pour être assemblée en série, elle doit souvent être intégrée dans un panneau.
La mise en panneau consiste à organiser une ou plusieurs cartes sur un même format de fabrication. Elle doit tenir compte des capacités des équipements, du convoyage, des bords techniques, des points de préhension, des repères fiduciaires, des contraintes de dépanélisation et de la stabilité du PCB pendant les différentes étapes du process.
Cette étape est parfois sous-estimée. Pourtant, elle a un impact direct sur la production. Une carte trop petite, sans bords techniques, peut être difficile à convoyer. Un panneau trop grand peut être plus sensible à la déformation. Un mauvais équilibre entre rendement matière, facilité de process et risque industriel peut générer des complications pendant l’assemblage.
Le bon format dépend de plusieurs paramètres : taille de la carte, nombre de composants, densité, nombre de faces équipées, contraintes de refusion, outillages disponibles et exigences de dépanélisation. La mise en panneau doit donc être pensée comme un choix industriel, et non comme une simple optimisation de surface.
Choix PCB, TG et déformation : anticiper les contraintes thermiques
Lors de l’assemblage CMS, la carte passe par un cycle de refusion. Elle est chauffée afin de faire fondre la pâte à braser et former les joints de soudure. Ce cycle thermique peut provoquer des déformations du PCB, en particulier sur les grands formats, les cartes fines, les cartes fortement chargées ou les designs comportant des composants à pas fins.
Le choix du matériau PCB et de sa température de transition vitreuse, souvent appelée TG, doit être cohérent avec la complexité du produit. Une carte simple avec des composants standards ne demande pas toujours les mêmes caractéristiques qu’une carte dense avec BGA, QFN ou composants à fine pitch.
Le coût doit aussi être pris en compte. Choisir systématiquement un matériau plus contraignant n’est pas toujours utile. À l’inverse, sous-estimer les contraintes thermiques d’une carte complexe peut créer des risques pendant la refusion, la sérigraphie de la seconde face ou le contrôle final.
L’équilibre du cuivre dans le PCB peut également jouer un rôle. De fortes différences entre zones chargées en cuivre et zones peu chargées peuvent contribuer à des comportements thermiques moins homogènes. Lorsque le design approche les limites du process, ces détails peuvent avoir un impact.
Le chiffrage dépend aussi de la qualité des données
Un sous-traitant électronique doit souvent réaliser un devis à partir d’un dossier qui n’est pas encore totalement figé. Le client attend une réponse rapide, mais l’analyse demande du temps. Les achats doivent interroger les fournisseurs, vérifier les disponibilités, analyser les délais et calculer le coût matière. Les méthodes doivent estimer les étapes de fabrication, les temps de production, les besoins en outillages, les contrôles, les tests éventuels et les opérations complémentaires.
Plus le dossier est clair, plus le chiffrage peut être fiable. À l’inverse, des informations manquantes ou ambiguës obligent le sous-traitant à faire des hypothèses. Ces hypothèses peuvent ensuite entraîner des ajustements, des questions supplémentaires ou des écarts entre le devis initial et la réalité industrielle.
Les données complémentaires sont donc utiles dès le départ : exigences de test, contraintes de vernissage, intégration en boîtier, accessoires, emballage, exigences qualité, variantes produit, volumes prévisionnels et objectifs de délai. Même si certains éléments restent à confirmer, les signaler tôt permet de mieux cadrer le projet.
Impliquer l’EMS dès les premières étapes
La préparation d’une carte électronique gagne en efficacité lorsque les échanges entre le bureau d’études, le donneur d’ordre et l’EMS commencent tôt. Attendre que le design soit totalement figé limite les possibilités de correction. À ce stade, chaque modification peut être plus longue, plus coûteuse ou plus difficile à justifier.
Un échange en amont permet d’identifier certains points de vigilance : accessibilité des composants, orientation, contraintes de placement, mise en panneau, choix du PCB, testabilité, disponibilité des composants ou cohérence du dossier. Il ne s’agit pas de transformer l’EMS en bureau d’études, mais de bénéficier d’un retour industriel avant la production.
Cette approche est particulièrement utile lorsqu’un produit entre dans une phase NPI, lorsque la carte comporte des composants à pas fins, lorsque plusieurs variantes sont prévues ou lorsque le projet doit ensuite passer rapidement en série.
Préparer le dossier, c’est réduire les risques avant la production
La fabrication d’une carte électronique repose sur une succession d’étapes liées entre elles. Une erreur dans la BOM peut bloquer l’approvisionnement. Une ambiguïté dans le plan d’équipement peut retarder la programmation machine. Une mise en panneau mal adaptée peut compliquer le convoyage. Un choix PCB mal dimensionné peut créer des risques en refusion.
La préparation du dossier est donc une étape à part entière de l’industrialisation. Elle permet de passer d’un design électronique à un produit fabricable, contrôlable et répétable. Plus les données sont complètes, cohérentes et exploitables, plus les équipes peuvent préparer la production dans de bonnes conditions.
Dans un second article, nous aborderons les choix de conception qui influencent directement l’assemblage CMS : seconde source, double empreinte, quantité de pâte à braser, vias in pad, BGA, vernis-épargne, finition PCB et placement des composants. Ces paramètres, souvent décidés dès la CAO, peuvent avoir un impact important sur la qualité de fabrication et la stabilité du process.
