FabXpert pour Takaya : des centaines de tests fonctionnels générés automatiquement

Accelonix Software

Les dernières versions de testeur à sondes mobiles TAKAYA sont équipées de plusieurs alimentations, de générateurs de fréquence ou encore d’un fréquencemètre vous permettant de générer sur vos cartes de nombreux tests sous tension.

Pourtant ces possibilités de test fonctionnel sont peu utilisées ! Non pas pour un souci de performance machine mais bien parce qu’aucun outils sur le marché ne vous permettait de les générer automatiquement avant FabXpert. L’écriture de ces tests est un travail fastidieux, très chronophage et surtout consommateur d’un temps machine extrêmement couteux.  On se limite donc à générer quelques tests fonctionnels très basiques sur les produits ; des tests très efficaces mais limiter en nombre alors qu’il est possible d’aller beaucoup plus loin en en générant beaucoup plus, beaucoup plus rapidement avec autant d’efficacité !

C’est ce que nous avons développé à travers l’outil de création de programmes FabXpert :

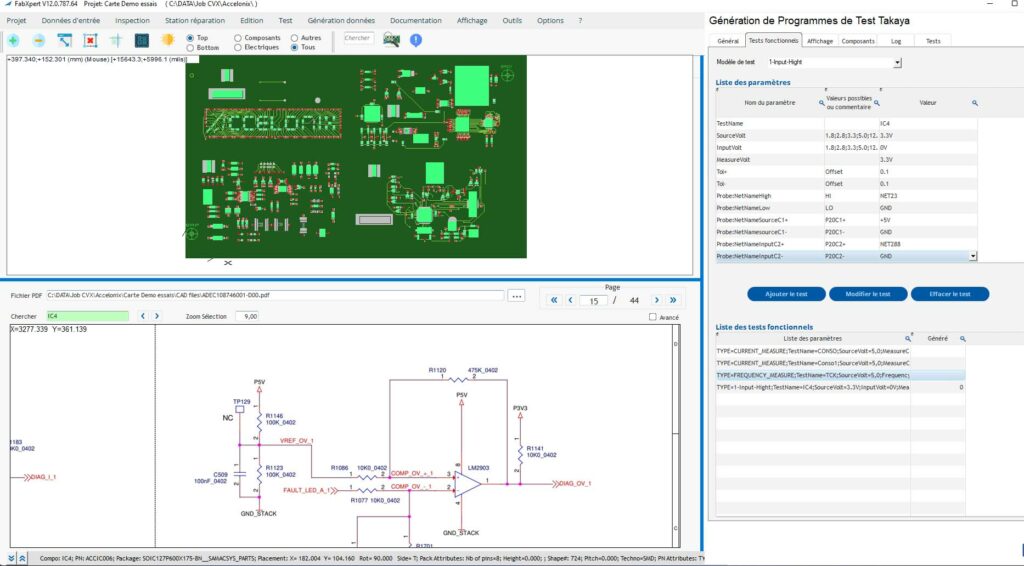

  • Il permet de créer des tests depuis les données CAO sans le testeur Takaya
  • Création possible de test directement sur des broches du composant
  • Création possible avec les noms équipotentielles (indépendamment d’un composant)
  • Simplicité de caractérisation du test et de l’identification des broches
  • Modèle d’écriture des tests très avancé
  • Aucune mise au point particulière sur la machine

Pour exemple, il est possible de générer pas moins de 480 tests fonctionnels sur une carte à 100% en automatique

  • Relais, régulateur,
  • Porte inverseuse,
  • Porte ET/OU
  • Ampli OP (en suiveur, inverseur…),
  • Diviseur de tension,
  • Diviseur de fréquence….

Tous ces composants ont pu être testés en fonctionnel presque sans effort.

LES AVANTAGES

  • Un meilleur taux de couverture : tester la fonctionnalité d’un circuit intégré est plus performante que juste tester les connexions de ses broches.
  • Temps de test plus court : 1 test de porte ET validera par exemple la bonne connexion de 5 de ses broches (Alim, masse, 2 input et 1 sortie). En test MDA, il vous faudra 5 tests de diode de clamping ou 5 tests Open checker.
  • Moins de mise au point : mettre un 0 en entrée d’une porte inverseuse et mesurer un niveau 1 en sortie ne demande aucune mise au point quand 5 tests de diode de clamping ou d’Open_Checker vous demanderons des ajustements sur la machine !

Rappelons que FabXpert fait partie de la plateforme Accelonix Software, développée depuis 10 ans pour le monde de la fabrication de cartes électroniques.
En constante évolution, elle est constituée des modules de création de programmes pour le test et l’inspection, la pose de composants, la documentation et la couverture de test.
Facile à prendre en main, cette suite logicielle polyvalente est particulièrement efficace grâce à son haut niveau de performance et de compatibilité.
