Test à sondes mobiles : comment la nouvelle Série APT de Takaya transforme les applications existantes – 3 études de cas

En analysant des applications réelles déjà couvertes par les séries APT 1400F et APT 1600FD, nous pouvons envisager comment les nouveaux testeurs à sondes mobiles APT 2400F et APT 2600FD de Takaya pourraient encore améliorer ces scénarios. Cette approche met en évidence les avancées potentielles en termes d’efficacité, de rapidité et de précision pour le test des PCBAs, du prototypage rapide à la production en grande série et à forte mixité. De plus, la nature fixtureless (sans interface de test dédiée) de la technologie à sondes mobiles reste un avantage clé face aux testeurs à lit de clous, offrant plus de flexibilité et de possibilités de réduction des coûts de mise en œuvre.

Étude de cas 1 : L’efficacité améliorée grâce aux applications de test en ligne

Augmentation de la répétabilité et de la vitesse

L’une des avancées majeures de la dernière génération de systèmes de test par sondes mobiles de Takaya réside dans l’amélioration de la répétabilité des tests, en particulier pour le test en ligne. Bien que le mode en ligne représente encore une part limitée du parc installé, il gagne progressivement en popularité dans les nouveaux projets. Cette approche permet un chargement continu des PCB, un fonctionnement autonome sans opérateur, une réduction de la manipulation manuelle et une meilleure sécurité —des avantages essentiels d’une solution sans fixture.

Problématique :

Les anciens modèles produisaient parfois des faux défauts en raison d’un mauvais contact des sondes, notamment sur des séries de 50 à 200 PCB. Si les volumes de production élevés pouvaient absorber les coûts de stabilisation des programmes de test, le surcout des ajustements manuels était plus difficile à justifier pour les petites séries.

Les solutions apportées par les Takaya APT 2400F & APT 2600FD

• La précision améliorée sur les axes X, Y, Z renforce la fiabilité et la répétabilité
• Les sondes haute précision assurent un meilleur contact, notamment sur les cartes miniaturisées ou à forte densité de composants.
• La résolution plus élevée des caméras permet des inspections plus précises et une meilleure reconnaissance des composants.
• La gestion intelligente du positionnement des sondes ajuste automatiquement les points de contact pour garantir un test optimal.
• Les outils logiciels avancés réduisent le temps nécessaire à la stabilisation des programmes de test, un atout clé pour les petites séries.

Un succès déjà constaté

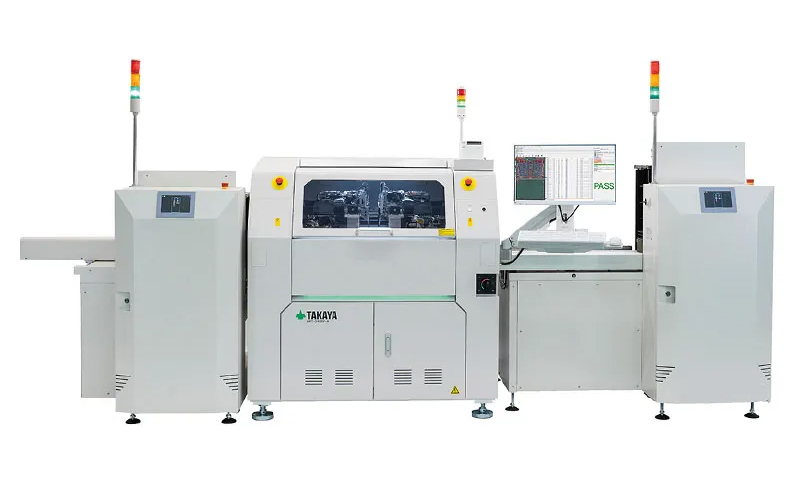

Certains clients au Royaume-Uni, en Irlande, en France et dans le BENELUX ayant déjà adopté le test en ligne avec les modèles APT 1400FA et 1600FA, constatent une amélioration de l’efficacité et de la productivité. Les nouveaux APT 2400F et APT 2600FD s’appuient sur ces succès en offrant une mise en œuvre plus rapide et une automatisation plus fiable, renforçant ainsi l’intérêt d’une approche « flying probe ».

Étude de cas 2 : Le risque de stress mécanique causé par l’impact des sondes sur les PCBAs

Dans les secteurs de l’aéronautique et de la défense, la fiabilité des cartes électroniques est primordiale. Les fabricants craignent souvent d’endommager des composants sensibles lors des tests à sondes mobiles. Même un stress mécanique minime peut compromettre l’intégrité d’un assemblage destiné à des applications critiques.

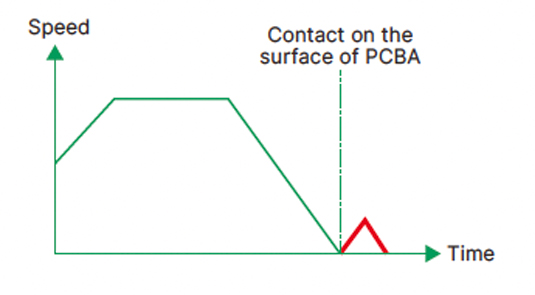

La technologie Zero-Impact Probe Control des nouveaux modèles Takaya résout ce problème. En ralentissant la vitesse des sondes à zéro avant le contact, le système applique une pression minimale par ressort, réduisant considérablement le stress mécanique et les risques d’endommagement de la surface du circuit.

Les principaux avantages

• La préservation de l’intégrité des PCBAs car la technologie zéro impact garantit la protection des cartes les plus sensibles.
• Le contact “ultra-doux” très precis et fiable permet d’obtenir des mesures précises sans compromis.
• La confiance est renforcée car les tests peuvent être réalisés de manière exhaustive sans risque d’altération physique.
• La diminution du nombre de reprises, de rebuts et de pannes permet de réduire les coûts.

Mise en situation

Un intégrateur aéronautique spécialisé dans les modules de contrôle de vol rencontrait des difficultés avec les tests par sondes mobiles classiques, en raison du risque d’endommagement des cartes.

En adoptant les modèles APT 2400F ou APT 2600FD, il pourra tester ses produits haute densité sans compromettre leur intégrité, ce qui se traduira par :

• Une meilleure couverture de test par l’accès à des points de test difficilement atteignables, sans risque supplémentaire.
• Une efficacité de production accrue avec moins de réinspections et un traitement plus rapide des lots.
• Une fiabilité améliorée car seules les cartes parfaitement validées intégreraient des systèmes critiques.

Étude de cas 3 : La contamination des sondes

Un fabricant de PCBAs à forte mixité rencontrait des faux défauts causés par la contamination des sondes sur son testeur actuel. Les intervalles de nettoyage manuel étant souvent négligés, des résidus de flux et de poussière s’accumulaient sur les pointes des sondes. Ces « mauvais contacts » entraînaient des retests, des réparations inutiles et des retards de livraison.

Problématique : un nettoyage irrégulier prolongeait les temps d’arrêt, réduisait la rentabilité et altérait la réputation du fabricant.

Les avantages des nouveaux modèles Takaya

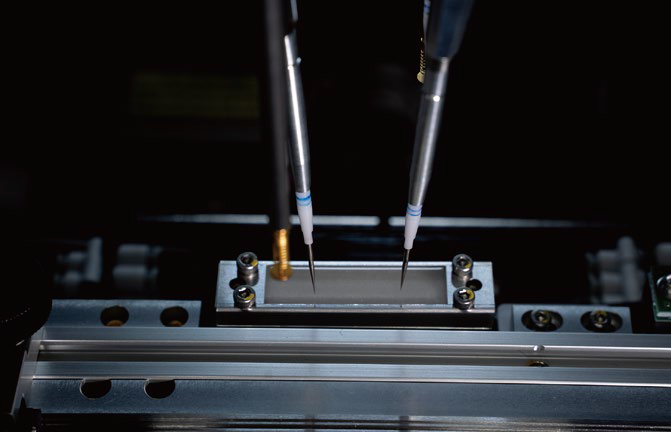

Avec le nettoyage automatique des sondes, une fonctionnalité standard sur les APT 2400F et APT 2600FD, le système élimine régulièrement les impuretés, garantissant un contact électrique stable. Ce processus offre plusieurs bénéfices :

• La réduction des faux défauts : Moins de « mauvais contacts », donc moins de reprises et de rebuts.
• L’amélioration du débit de production : Des tests plus fluides permettent des livraisons ponctuelles.
• La réduction des coûts : Moins de cartes gaspillées et moins de main-d’œuvre affectée à la maintenance manuelle.
• L’optimisation des opérations : L’automatisation libère les opérateurs, qui peuvent se concentrer sur des tâches à plus forte valeur ajoutée.

Ces trois études de cas illustrent la manière dont les APT 2400F et APT 2600FD de Takaya améliorent considérablement le test à sondes mobiles. Qu’il s’agisse d’optimiser le test en ligne, de protéger les PCBAs sensibles de l’aérospatiale et de la défense avec le contrôle zéro impact, ou de prévenir la contamination des sondes grâce au nettoyage automatique, ces solutions « flying probe” garantissent des tests plus rapides, plus précis et plus fiables.
