Corps étrangers et Contamination de la surface

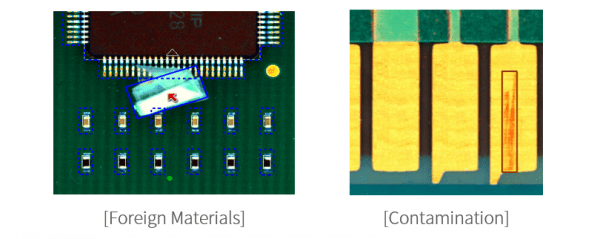

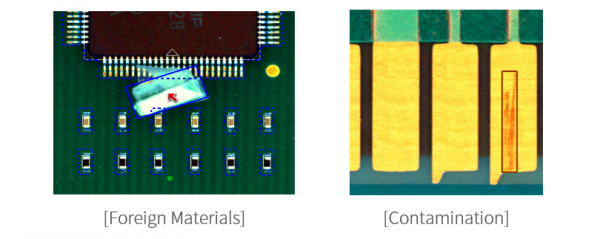

Il n’y a pas que l’intelligence artificielle qui fait de la Xceed un équipement performent ; il y a aussi sa capacité de détection. Les corps étrangers ou les rayures pendant le processus de fabrication contaminent la surface du circuit imprimé et peuvent causer divers problèmes. Ces problèmes incluent les défauts de modèle, les trous d’épingle et les dysfonctionnements électriques, ce qui réduit la fiabilité et le rendement du produit.
Par conséquent, il est essentiel de minimiser les particules et la contamination sur la surface du PCB pendant la production.

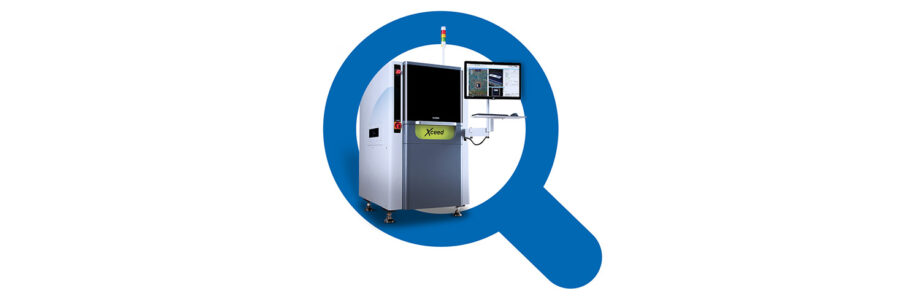

La méthode laser Line-Scan du Xceed de PARMI (3D AOI) scanne toute la surface du PCB et acquiert des données. Parce qu’il génère des données de base pour l’ensemble du PCB, il est possible de détecter des corps étrangers/contamination non seulement sur les pièces, mais également sur la surface du PCB.
Méthode d’inspection

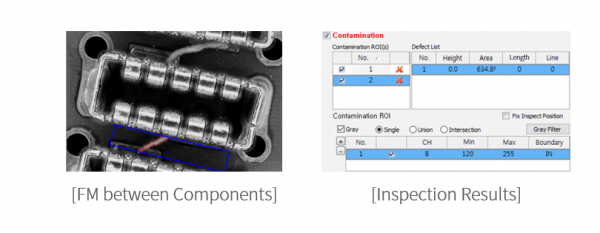

Xceed (AOI 3D) utilise des images 2D et des données 3D pour détecter parfaitement les corps étrangers/la contamination. Lorsque le plan de base est créé après le balayage du PCB, une mesure de luminosité (2D) pour la détection de contamination et une mesure de hauteur (3D) pour la détection de corps étrangers sont effectuées.
La mesure de la luminosité est basée sur la plage d’échelle de gris définie par l’opérateur, et la mesure de la hauteur est basée sur la plage de hauteur minimale définie dans la ROI de contamination. Comme les données 2D et 3D peuvent être générées avec un seul balayage et qu’une inspection à 100 % des corps étrangers/contamination peut être effectuée simultanément, un temps de cycle et un temps de programmation supplémentaires ne sont pas nécessaires.
Xceed obtient la certification IPC-CFX
PARMI a obtenu la qualification IPC-CFX concernant notre Xceed 3D AOI et est maintenant enregistré dans la liste des produits qualifiés IPC-CFX-2591 (QPL). Cette accréditation certifie officiellement la traçabilité des données de défaut et l’optimisation en temps réel de la gamme de produits Xceed. À l’avenir, PARMI fournira des solutions Smart Factory avec une compatibilité M2M renforcée.
