Analyse interactive de la couverture de test
CoverageXpert®

Project Manager

Project Manager est un outil de gestion des applications Accelonix Software. Il permet de :

• Ouvrir et fermer des projets
• Créer des projets
• Prévisualiser un projet avant son ouverture
• Naviguer dans les structures de répertoires
• Rechercher des projets dans une structure de répertoire et les charger via un code-barres

Importation de diverses données de conception

Les données d'entrée, qui peuvent provenir de différentes sources, sont fondamentales dans la création d'un projet. Ces données peuvent être regroupées dans un seul projet.

CoverageXpert prend en charge :

• Tous les standards CAO actuels de l'industrie (y compris IPC 2581)
• Identification automatique du format de fichier
• Importation de schémas électriques
• Importation d'images (CoverageXpert permet la superposition d'images de circuits électroniques, aidant l'utilisateur dans des tâches comme le réglage et l'optimisation)

Liste de matériaux (BOM) pour l'assemblage de PCB

La BOM est un inventaire complet des éléments nécessaires à la fabrication d'un produit. Elle permet l'entrée de codes produits, de valeurs, de quantités, etc.

En plus des données CAO, l'importateur de BOM offre les fonctions suivantes :

• Importation aux formats texte et Excel
• Configuration graphique avec enregistrement des profils pour une réutilisation rapide
• Identification des composants polarisés
• Identification des opérations de fabrication
• Vérification de la cohérence entre la BOM et les données CAO
• Identification des composants en double
• Classification automatique des composants assemblés et non assemblés

Les fonctionnalités de prétraitement de l'importateur de BOM accélèrent la préparation du projet, présélectionnent les composants, créent des groupes et distribuent les composants, facilitant ainsi le traitement des données.

Schéma électrique

FabXpert est livré en standard avec un importateur de schémas électriques. Il permet de synchroniser les données CAO affichées dans le visualiseur avec le schéma électrique.

• Localisation automatique d'un composant du layout vers le schéma électrique
• Localisation automatique d'un composant du schéma électrique vers le layout
• Intégration de la synchronisation avec les éditeurs de données, facilitant l'accès aux informations nécessaires (par exemple, l'identification des broches)
• Disponible dans la station de réparation et dans l'ensemble de la suite logicielle Accelonix

Données machines

CoverageXpert prend en charge une grande variété de formats différents. Les fichiers importés permettent la création de définitions de tests (étapes de test, séquences de test, etc.), permettant ainsi de comparer les aspects pratiques avec les aspects théoriques.

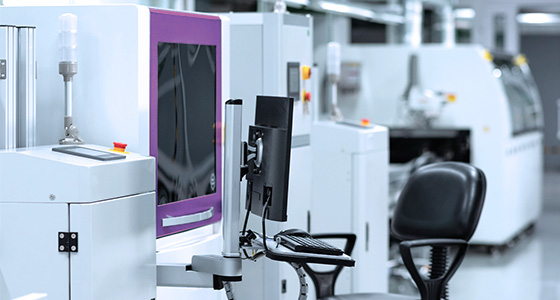

• Machines d'inspection AOI et SPI
• Testeurs électriques : ICT, flying probe, fonctionnel
• Machines d'inspection par rayons X
• Testeur boundary scan

Dans les cas où une machine (ou un processus) ne peut pas extraire de données cohérentes, CoverageXpert permet la création manuelle de définitions de tests pour tout type de machine.

• Inspection visuelle
• Testeur fonctionnel, etc.

Analyse de la couverture de test

L'analyse peut être effectuée selon deux méthodes :

• Analyse prédictive de la couverture de test basée sur les données (définitions de test) créées par le logiciel
• Analyse réaliste de la couverture de test basée sur les données machines importées dans le logiciel

Les règles de calcul des scores sont configurables, permettant des ajustements interactifs de l'analyse pour prendre en compte les caractéristiques spécifiques de la carte, certains tests et testeurs spécifiques.

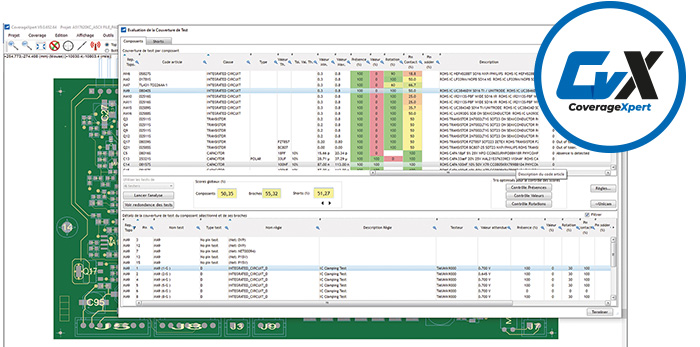

Résultats de la couverture de test

• Pour chaque machine individuellement
• Pour l'ensemble cumulé des équipements

Pour chaque pièce :

• Les scores de test résultants sont calculés en fonction des règles définies par classe de composant et type de test
• Les tests associés sont affichés
• Pour chaque test associé, le score de couverture est affiché
• La priorisation des scores met en évidence les composants qui semblent insuffisamment testés

Rapports de couverture de test

CoverageXpert simplifie la création de rapports. Ces rapports détaillés offrent une vue complète de l'analyse de la couverture des tests, essentielle pour une prise de décision éclairée dans la fabrication de PCB.

• Rapports aux formats PDF et HTML
• Intégration avec le module de documentation DocXpress, permettant la création de fiches d'instructions pour les composants non testés ou mal testés
