Câbleuse automatique pour wirebonding multifonction
BJ653

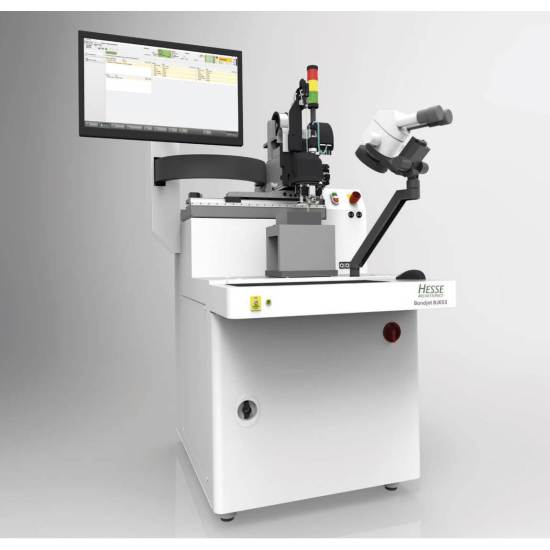

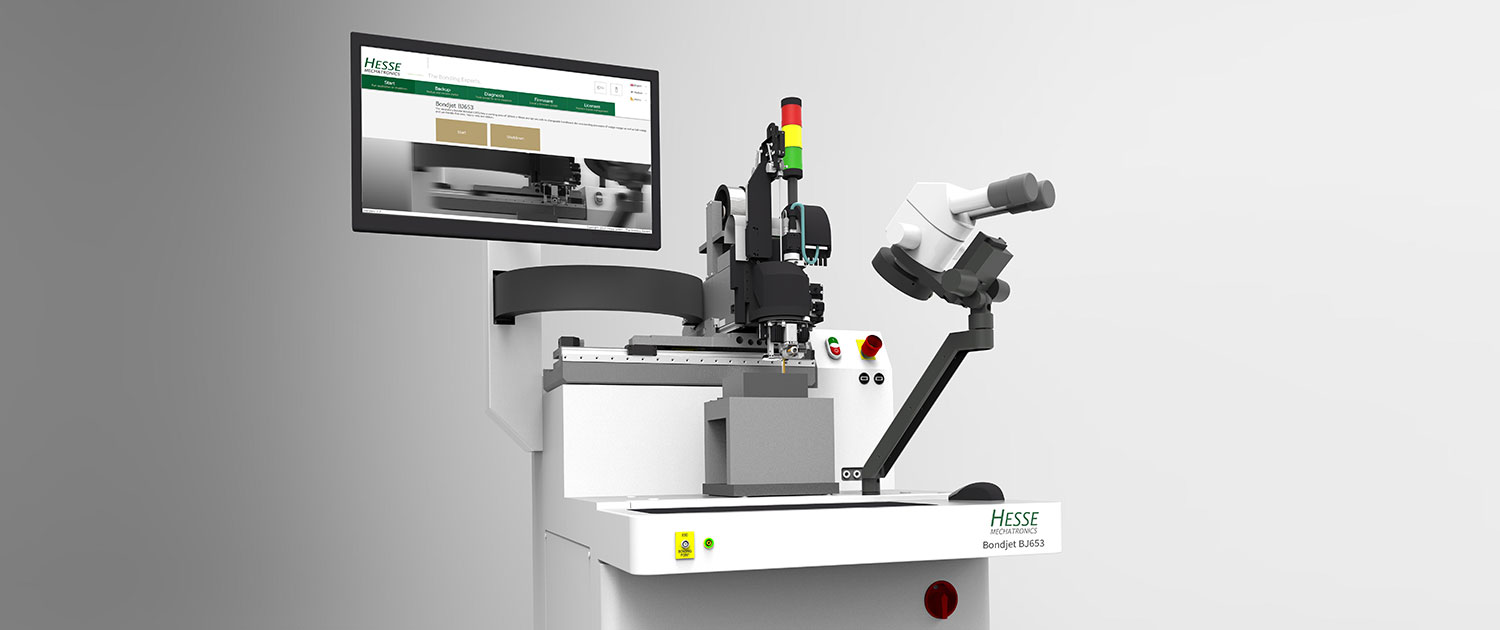

BJ635 Machine de câblage manuel ou automatique

Le Bondjet BJ653 avec ses têtes de câblage interchangeables sert aux processus de câblage wedge-wedge ainsi de ball-wedge et en câblage fil fin, le gros-fil et ruban.
Le fonctionnement manuel à automatique est adapté pour une utilisation en laboratoire, dans le développement et pour les fournisseurs dans la validation de la qualité des produits.
Le BJ653 est idéal pour les échantillons de produits, les prototypes ou les petites séries.

Le BJ653 est une passerelle vers le câblage entièrement automatique. Les têtes de câblage disponibles pour le Bondjet BJ653 sont identiques aux têtes de câblage des machines de production Hesse.
Cela permet une préparation ciblée du processus de production sur le Bondjet BJ653.

Fil Al, Cu, AlCu: 50 µm – 600 µm**
Ruban Al, Cu, AlCu: 250 µm x 25 µm à 2000 µm x 400 µm (Cu: 200 µm)

• Espace de travail : X: 100 mm; Y: 90 mm; Z: 50 mm, P-Rotation : 440°
• Hauteur du poste de contrôle : 730 mm
• Système d'exploitation Windows® Embedded
• Utilisation de toutes les bobines de fil courantes
• Fine pitch: 40 μm en ligne, 25 μm en plaquettes décalées,
• Avec des tètes gros fils : pull-test non-destructif intégré, et coupe active : profondeur programmable, précise et répétable avec option : « Air Cut »

Espace au sol : 1,070 x 1,020 x 1,560 mm (l x P x H) moniteur inclus
Poids : environ 325 kg, en fonction de la configuration

Option : Microscope stéréo zoom de 6,5 à 40x inclus éclairage

• Bondhead compatibilité
• Tête de câblage fin fils Wedge-Wedge
• Tête de câblage Ball-Wedge
• Tête de câblage Wedge-Wedge par fil épais
• Têtes de câblage de ruban et de fils épais pour Al, Cu et AlCu

Système d'installation Intelligent de tête de câblage avec une mémoire de données intégrée pour les données d'étalonnage : remplacement de la tête de câblage en quelques minutes
