Chargeur de ligne CMS – 2 à 4 racks

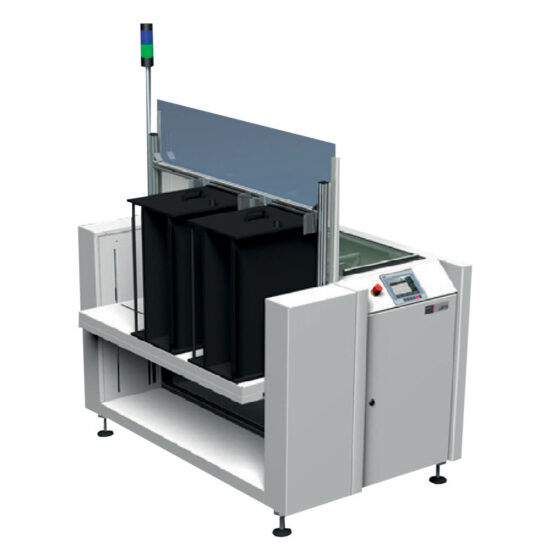

VEGO Dynamique AES03D

La station AES 03D est utilisée pour alimenter les PCB sur la ligne. Les PCB sont déchargés du rack, véhiculé par une navette vers l’entrée de la ligne. Il se caractérise par sa construction compacte et robuste. La plateforme élévatrice de stockage des racks permet un accès facile et ergonomique.

    Caractéristiques techniques

  • Ecran couleur avec interface utilisateur graphique

  • Paramètres du produit peuvent être modifiés en cours de fonctionnement

  • Fonction de mémoire

  • Réglage de la largeur de convoyage manuel ou motorisé en option

  • Verrouillage mécanique des racks

  • Tour lumineuse et alarme sonore

  • Courroies antistatiques

  • Interface SMEMA et HERMES

  • Disponible en version 2, 3 ou 4 racks

Caractéristiques supplémentaires

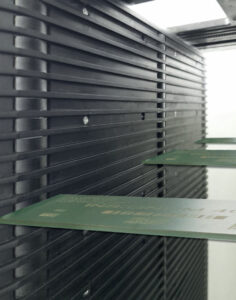

Capacité de plusieurs cartes par emplacement

Vous souhaitez maximiser le rendement de vos magazines sans endommager les cartes de circuits imprimés et composants sensibles ? Grâce à la nouvelle technologie de serrage brevetée, les magasins peuvent être utilisés à six fois leur capacité – sans que les cartes assemblées ne se touchent ou se déplacent pendant le transport.

Aujourd’hui, les racks à double voie sont un moyen d’utiliser efficacement les racks pour des cartes électroniques de petites tailles. Ce n’est pas nouveau non plus d’utiliser un emplacement de magasin pour plusieurs cartes.

Habituellement, les circuits chargés se touchent durant le processus. Pendant le transport, selon l’épaisseur des circuits imprimés, ils peuvent même glisser les uns sur les autres. Cela peut provoquer des dommages irréversibles des composants, telle que la carte équipée doit être sacrifiée.

ASYS a développé un rack qui évite ce problème grâce à une technologie de serrage brevetée. Des ressorts de serrage latéraux fixent les PCB dans la fente respective du rack afin qu’ils restent en position pendant le transport. Le rack peut être déchargé avec précision, en toute sécurité et automatiquement avec le chargeur de ligne AES03 Speed. La machine est dotée d’un extracteur télescopique, équipé d’une mesure de distance. Le programme chargé stocke le nombre de PCB par emplacement de rack ainsi que leur longueur. Ainsi, l’extracteur sait exactement quelle position il doit se rendre afin de retirer les PCB du rack. Les PCB peuvent être déchargés individuellement ou simultanément, auquel cas l’extracteur est équipé de plusieurs doigts. Vice versa tout le système fonctionne également pour le chargement des racks à la fin de la ligne. L’AMS03 Speed (déchargeur de ligne) est également équipé d’un poussoir télescopique avec système de mesure pour insérer les PCB dans le rack en position correcte.

Créez un chargement et un déchargement de ligne efficaces avec moins de changements de racks et profitez de ce processus d’économie de ressources
