Gravure laser pour PCB grands formats

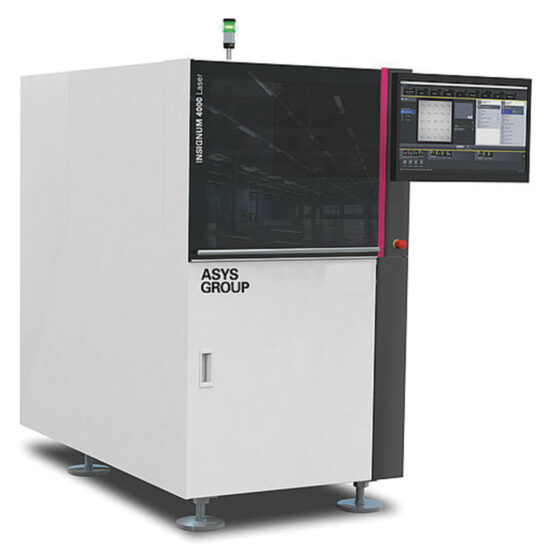

INSIGNUM 4000

L’INSIGNUM 4000 permet le marquage de PCB de grandes dimensions et le marquage recto-verso grâce à une station de retournement intégrée. Son système d’axes linéaires et sa table de retournement haute vitesse lui confère des cadences élevées. NOUVEAUTÉ : Station de retournement recto-verso haute vitesse

    Caractéristiques techniques

  • Système de transport PCB intégré

  • Axes XY linéaires pour la précision et la vitesse

  • Codes : Codes 1D, 2D, Texte, Logo

  • Précision et répétabilité de ± 0.15 mm@5Sigma

  • Surface de marquage max. 508x508mm

  • Extension du marquage à 610mm en longueur

  • Eclairage RGB pour PCB couleurs

  • Opération facile et confortable grâce à l’interface utilisateur SIMPLEX

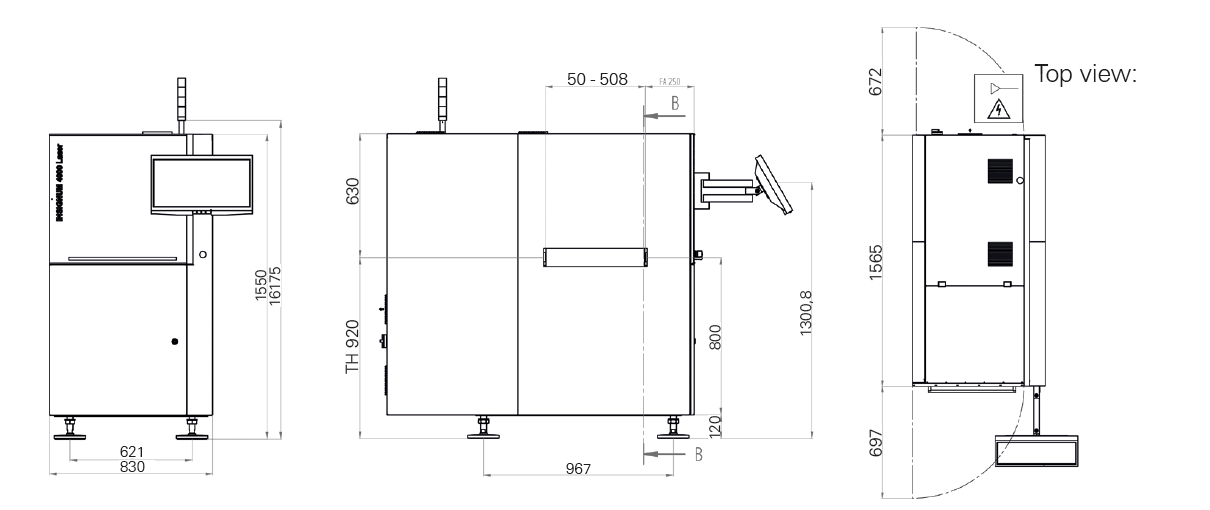

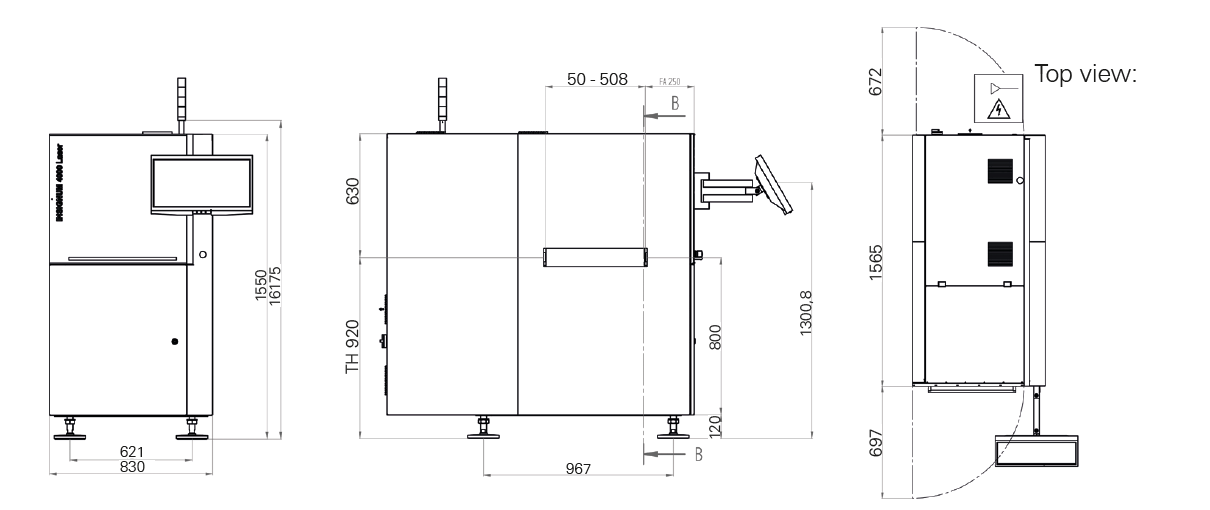

  • Compacte : L x l x P: 830 _ 1565 _ 1550 mm

  • Disponible en laser CO2 ou laser fibré

Caractéristiques supplémentaires

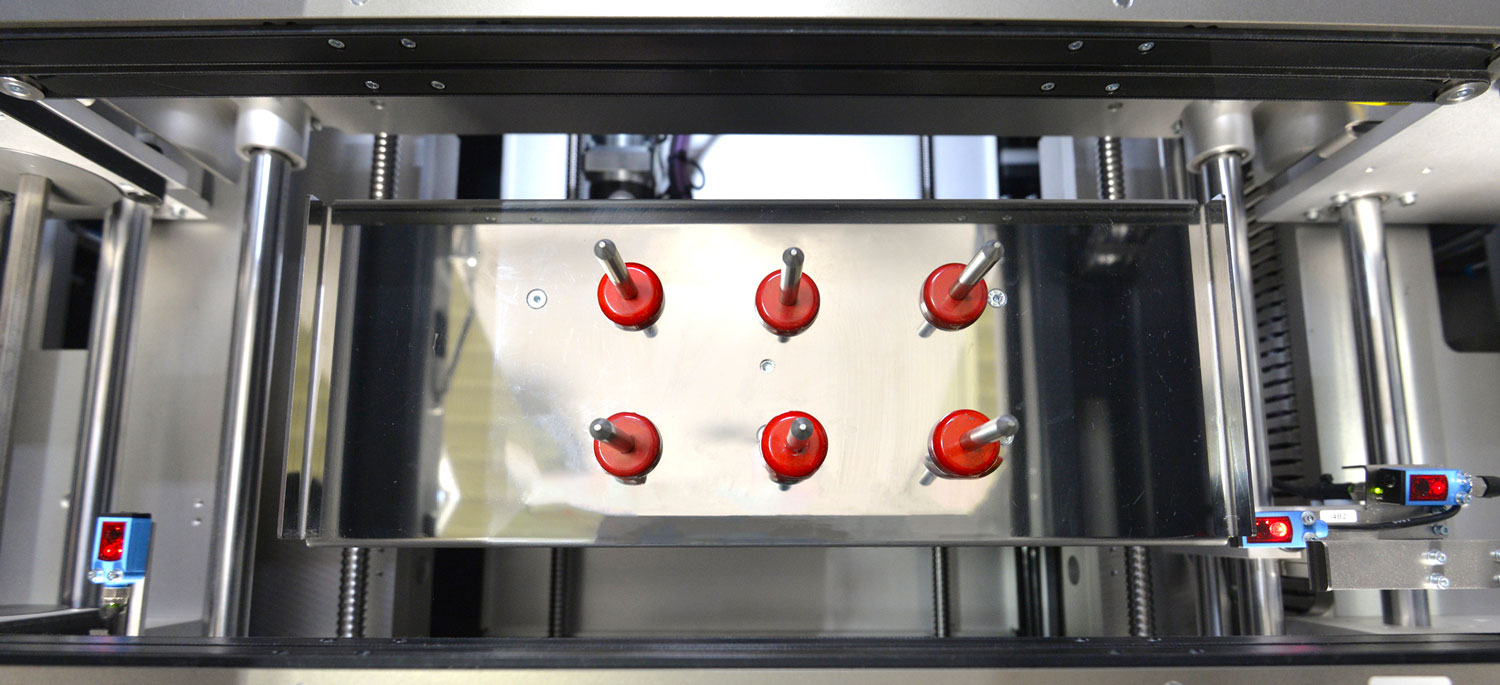

Supportage des circuits imprimés

Désormais également disponible avec la station de retournement intégrée

La table de supportage INSIGNUM vous garantit un traitement sans stress des grands formats dans nos systèmes avec station de retournement intégrée. Les cartes de circuits imprimés instables et de grand format nécessitent un support supplémentaire pour un processus sûr. Dans les systèmes de marquage avec station retournement intégrée, cela n’a pas pu être mis en œuvre jusqu’à présent. ASYS a développé une solution intelligente pour cela. Une table avec des broches de support pré-équipées peut maintenant être déplacée vers le haut dans la zone de traitement selon les besoins au moyen d’un élévateur à ciseaux. De cette façon, le PCB est idéalement préparé pour un marquage correct. Pour le processus de retournement, la table se déplace vers le bas afin que le PCB puisse être tourné sans entrave. Cette technologie intelligente garantit que la carte de circuit imprimé n’est pas exposée aux contraintes et se trouve au niveau de mise au point optimal.

Grâce au logiciel d’exploitation SIMPLEX convivial, l’assistance peut être activée en fonction du produit.

La table de support est disponible dans nos systèmes de marquage Variété INSIGNUM et Laser INSIGNUM 4000.
