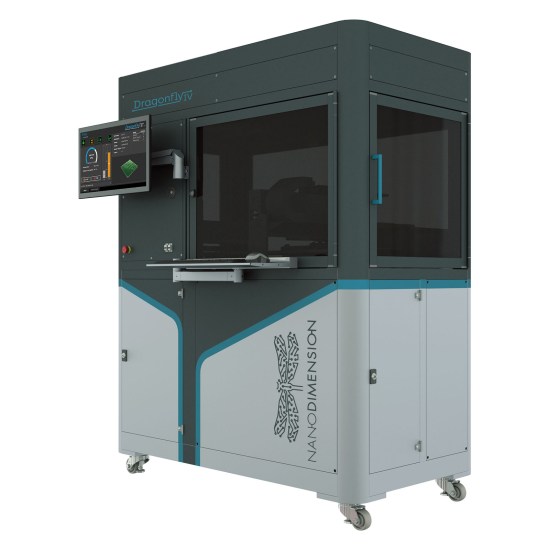

Machine de fabrication additive (AME)
DragonFly LDM 4.0

Logo de Nano Dimension

Le LDM 4.0 est la plus avancée pour le prototypage rapide et la fabrication à faible volume d'électronique de précision imprimée en 3D. Le nouveau LDM4.0 inclut des améliorations matériels et des procédés optimisés pour la production : purge, durcissement/frittage et contrôle de l'impression, calibrage et alignement automatiques de l'impression.

    Caractéristiques techniques

  • Production 24/7 : flexible, simple, automatique et utilisation en continu

  • Prototypage rapide : gain de plusieurs semaines sur un projet de développement

  • Confidentialité : fabrication en interne sécurisant la propriété intellectuelle

  • Innovation : conception avancée en 3D de produits plastroniques

  • Lieu de production : équipement compact et mobile

  • Environnemental : processus additif avec réduction des déchets

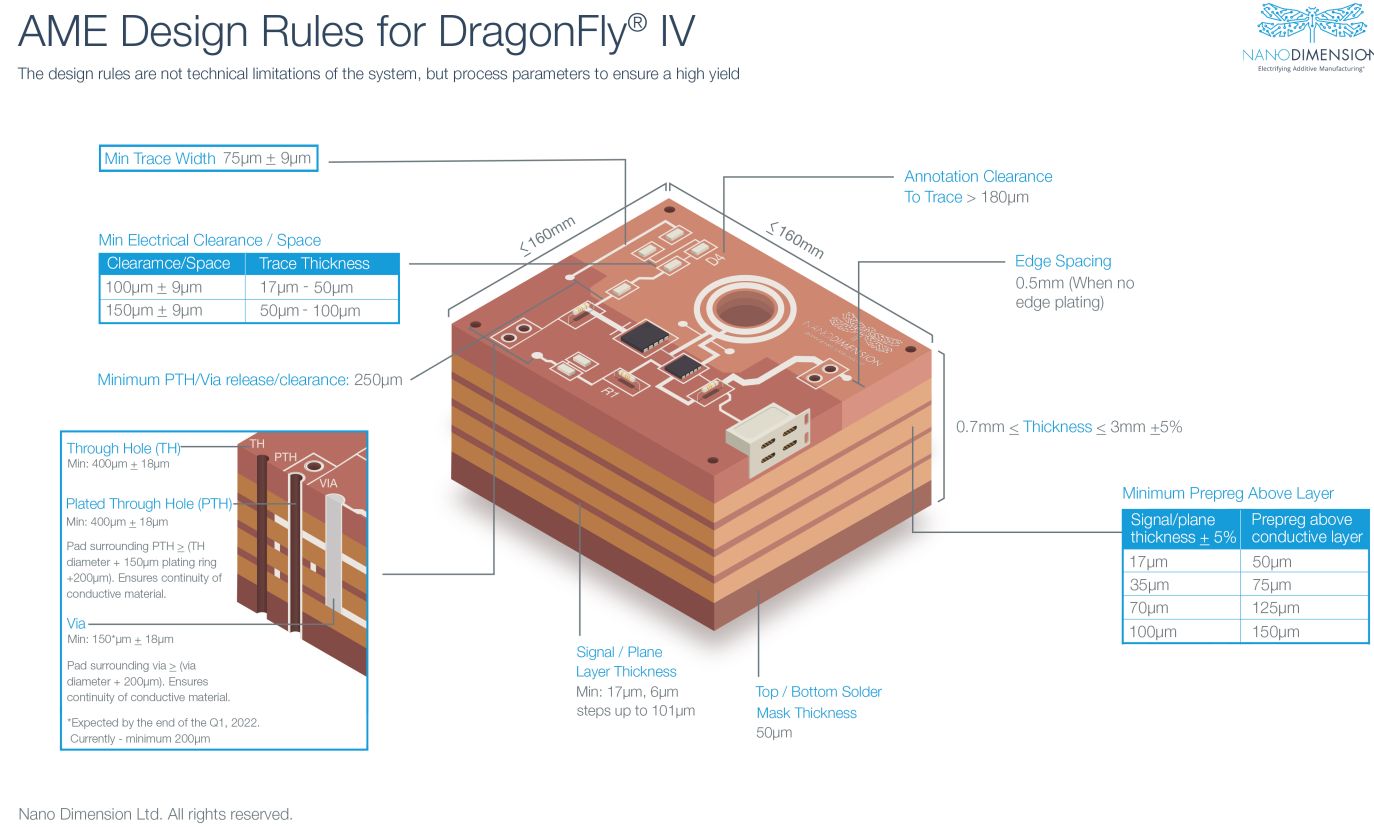

  • min track > 75µm

  • thickness: conductor > 17µm; dielectric > 50µm; pcb < 3mm

  • Switch Hub 1.2 – offline ECAD for Dragonfly LDM conversion and import of ECAD file to AME input print file

  • FLIGHT SW Suite for integration mCAD integration

Caractéristiques supplémentaires

Fabrication additive pour l’électronique AME (Additive Manufactured Electronics)

Le procédé de fabrication additive pour l’électronique a fait un pas de géant grâce à la nouvelle solution d’impression 3D pour les circuits et composants dans l’électronique.

L’enjeu consiste à imprimer simultanément deux matériaux, chaque matériau ayant des caractéristiques spécifiques pour un bon fonctionnement électrique.

Ce processus d’impression 3D élimine de nombreuses contraintes de structure au niveau des cartes de circuits imprimés fabriquées par procédé laminaire, et ouvre la porte à de nombreuses possibilités novatrices.  Par exemple, les attentes sont élevées pour les circuits liés aux applications RF, y compris les antennes, le routage 3D dans les applications à fortes contraintes, les capteurs, le médical/micro-fluidique et, à l’avenir les composants actifs embarqués.

Aujourd’hui, l’imprimante LDM4.0 AME de dernière génération de Nano Dimensions apporte une maturité au processus d’impression avec des réalisations prêtes pour la production. Tout ceci est possible grâce à la gestion automatique des matériaux d’impression et à la qualité d’impression optimisée par son intelligence artificielle.

Nano Dimensions présente une solution globale incluant des outils pour la conversion des données CAO mécaniques en pièces 3D électriquement fonctionnelles.  Aussi, le nouveau logiciel FLIGHT permet l’importation et l’édition de créations 3D ECAD/MCAD pour des dispositifs électromécaniques, d’effectuer la vérification destinées à la fabrication et de générer automatiquement les fichiers d’impression pour la production.

Sa capacité de production permet de réaliser d’autres gains comme la fabrication de circuits en interne en toute sécurité, en s’affranchissant de la logistique, des coûts et des délais tout en réduisant l’impact environnemental
