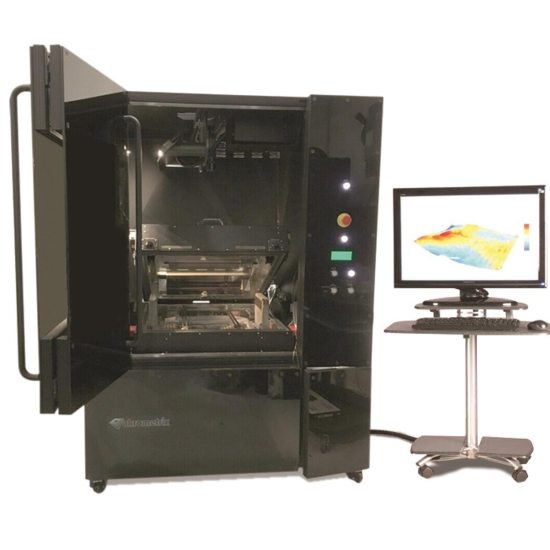

Mesure dynamique de déformation thermique à haute résolution avec refroidissement, options DIC et DFP
AXP3.0

Mesure et l'analyse des contraintes sur un profil de température.

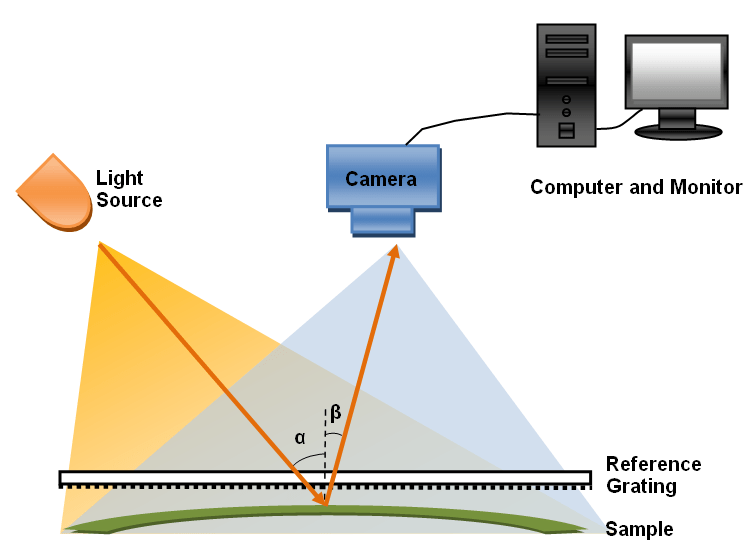

Le système utilise le Moiré à motif interférence entre une grille de référence et sa ombre, et à grâce à la déplacement de la motif pendant une mouvement de l’application, elle mesure la forme coplanaire sur des d'échantillons jusqu'à 400 mm x 400 mm. Il est compatible avec tout type de substrat (plaquettes, plaquettes sur film, matrice, composants, emballages, boîtes dans un emballage, cartes nues, cartes remplies et cartes à circuits imprimés)

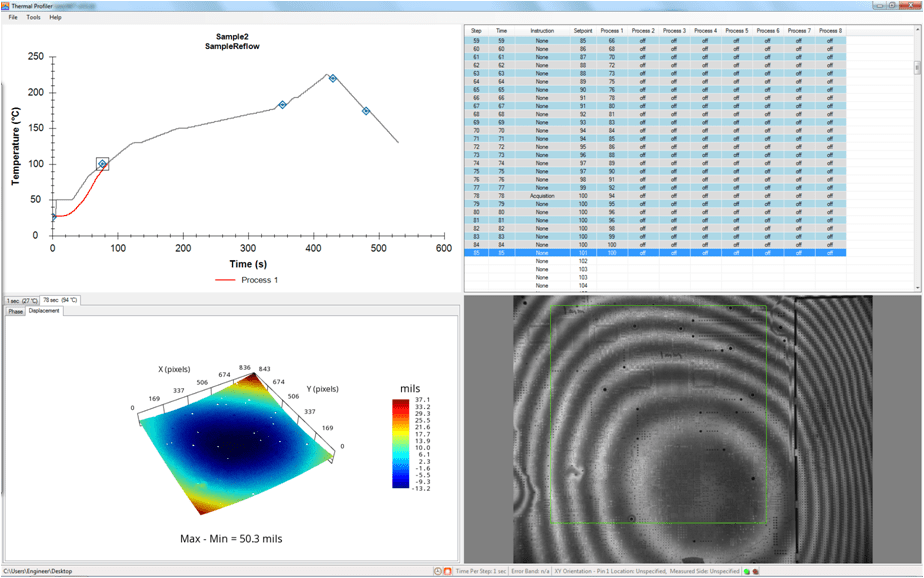

Grâce à la fonction de profilage temps-température, le TherMoiré® AXP 3.0 capture en dynamique, un historique complet du comportement d'un échantillon pendant un profil thermique défini par l'utilisateur.

La combinaison de la mesure du moiré des ombres et du profilage dynamique de la température est le principe de la plate-forme brevetée TherMoiré®. Le profilage dynamique est l'approche la plus efficace pour analyser le comportement mécanique induit par des processus et des environnements d'exploitation réels. En utilisant le TherMoiré® AXP 3.0, les développeurs peuvent acquérir une meilleure compréhension des interactions entre les matériaux, les emballages, les substrats et les assemblages complets.

L’acquisition de 1,4 million de points de données de déplacement en moins de 2 secondes. Le résultat est analysé par la logiciel puissant Akrometrix Studio

Il y a une grande uniformité de température améliorée, avec chauffage et refroidissement par convection utilisant des radiateurs infrarouges supérieurs et inférieurs. Les tests de fiabilité sont possibles et la simulation de refusion à de -55 ° C à 350 ° C

La platforme AXP3.0 est compatible avec les quatre module Akrometrix

DFM Module de mesure de déformation thermique Le module DFP-M est un module complémentaire pour les modèles AXP 3.0 et PS600S. Le module utilise la technique de projection numérique des lignes pour mesurer un champ de vision jusqu'à 120x90 mm et jusqu'à 48x36 mm avec une résolution de mesure jusqu'à 2,5 microns et des tailles de pixels de 20 microns. Le module DFP-M peut être rapidement installé sur le dessus du four AXP 3.0 ou PS600S avec la grille de moiré ombré retirée. L'utilisation du module est entièrement intégrée au logiciel Akrometrix Studio.

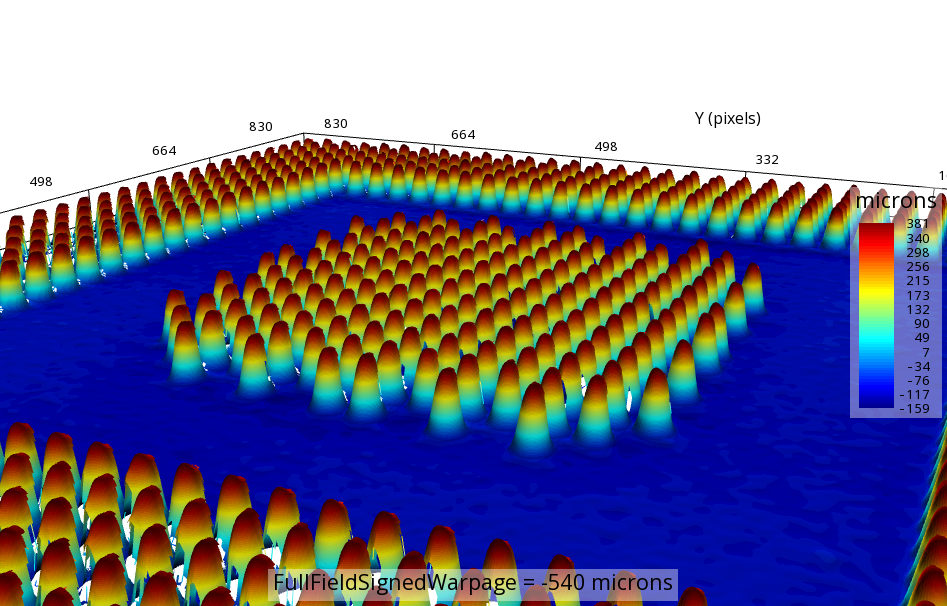

Le module DFP-M complète la technique de l'ombre moirée en ajoutant des capacités de mesure de la hauteur des marches à haute densité de points de données. Cette technique est particulièrement utile pour mesurer des connecteurs, des prises, des billes BGA et des modules assemblés.

DIC module

Le module DIC 2.0 est conçu pour: déformation en XY

La corrélation d'image numérique (DIC) est une optique plein champ sans contact DIC dans AXP technique pour mesurer à la fois les déplacements dans le plan et hors du plan d'une surface d'objet. Un motif aléatoire à contraste élevé est appliqué à la surface d'intérêt. Deux caméras sont montées au-dessus du four, visualisant l'échantillon sous différents angles.

La mise à niveau DIC «2.0» augmente la résolution de la caméra et améliore la résolution des déformations.

Deux images simultanées des deux caméras sont numérisées. Le logiciel identifie le même point sur la surface à partir des deux perspectives, en utilisant la reconnaissance de motif des taches dans une petite fenêtre de pixels. En utilisant le principe de la triangulation stéréo, la position spatiale de la fenêtre de pixels par rapport aux caméras est déterminée dans l'espace 3D.

Part tracking

Avec la fonction Part tracking il y a un suivi des pièces est une application logicielle incluse dans Akrometrix Surface Measurement qui augmente le débit du système tout en réduisant les variations de mesure d'utilisateur à utilisateur et de système à système. Le suivi des pièces utilise la technologie de reconnaissance des bords pour localiser une pièce dans l'espace et recadrer / faire pivoter automatiquement l'échantillon pour le traitement de la surface trouvée.

CRE6 Module de chauffage par convection pour l'émulation de refusion

Le module CRE6 (Convection Reflow Emulation) est un module complémentaire pour le système TherMoiré® AXP alimenté par le logiciel Studio. Le module CRE6 répond aux exigences de l'industrie des semi-conducteurs pour une mesure de surface à résolution maximale et une émulation de refusion efficace avec une uniformité de température supérieure / inférieure optimisée, tout en utilisant un chauffage par convection.

Le module CRE6 améliore la technique de mesure du moiré d'ombre d'Akrometrix et offre une mesure de déplacement Z de 2,5 microns à une résolution submicronique. Le module CRE6 est le quatrième module complémentaire de la plate-forme extensible TherMoiré® AXP.

Le module CRE6 est conçu pour :

• Émulation la plus précise des conditions de refusion de production pour les boîtiers semi-conducteurs
• + 3,5 ° C / sec vitesse de chauffage
• Uniformité de la température de l'échantillon +/- 2.25 ° C
• Champ de vision circulaire de 70 mm de diamètre
• Module de refroidissement

Le module de refroidissement est utilisé comme module optionnel avec la technologie brevetée TherMoiré® d'Akrometrix. Le module, lorsqu'il est couplé au système TherMoiré®, permet une analyse de pas de phase automatisée et un refroidissement par convection jusqu'à -55° C et un chauffage jusqu'à des températures de refusion. Par exemple, le module de température ambiante peut reproduire les tests de fiabilité requis pour l'initiative JEDEC sur les cycles de température JESD22-A104-B.

Le module de température ambiante est composé d'un ensemble chambre de chauffage / refroidissement qui s'intègre dans une chambre de four TherMoiré® existante et d'un refroidisseur d'air à deux étages. Le système permet l'évaluation d'un champ de vision pouvant atteindre 375 mm x 375 mm et utilise le logiciel d'exploitation de mesure de surface entièrement intégré. Le module de boîtier d'échantillon est livré avec différentes tailles de buses

de support d'échantillon pour maintenir les échantillons sous test. Le boîtier électronique autonome abrite les commandes de température, les dispositifs de chauffage / refroidissement, l'électronique d'arrêt de sécurité de surchauffe, la fusion et la distribution d'énergie.

• Refroidissez les échantillons à des températures inférieures à -55 ° C.
• Utilisez le transfert de chaleur par convection pour atteindre également des températures de refusion
• L'accent est mis sur les tests de style de fiabilité
