Station de réparation BGA/SMT pour PCB XL
IR-E6 Evolution
PDR

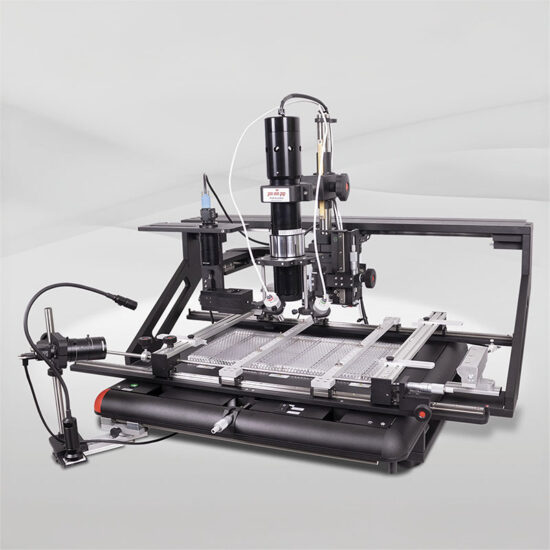

L’IR-E6 Evolution est une station de réparation conçue pour les PCB de grande taille (jusqu’à 24"/620 mm). Elle utilise un chauffage infrarouge focalisé et un préchauffage multi-zones pour dessouder, positionner et ressouder tous types de composants SMD. Son contrôle thermique précis et ses fonctionnalités automatisées garantissent efficacité et fiabilité pour les applications BGA, QFN, LED et plus encore.
Caractéristiques supplémentaires
- Zone de travail : 2000 mm (l) x 1000 mm (p)
- Poids : 100 kg
- Garantie : 2 ans
- Tension et fréquence : 208-240 V, 50/60 Hz, jusqu’à 3 kW

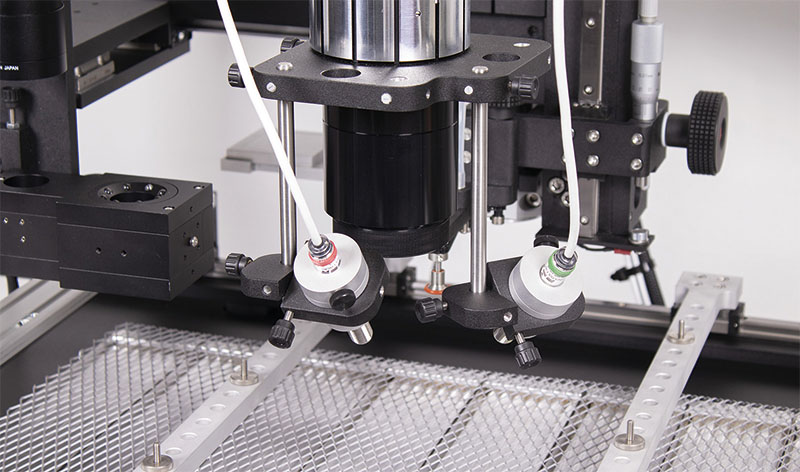

- Puissance du chauffage supérieur : 150 W à infrarouge focalisé (Ø70 mm max)
- Puissance du préchauffage PCB : 3200 W (IR foncé)
- Zone de préchauffage : 500 x 240 mm
- Nombre de zones de préchauffage : 3 zones
- Dimensions de spot incluses :
- F700 (Ø25-70 mm)
- F200 (Ø10-28 mm)

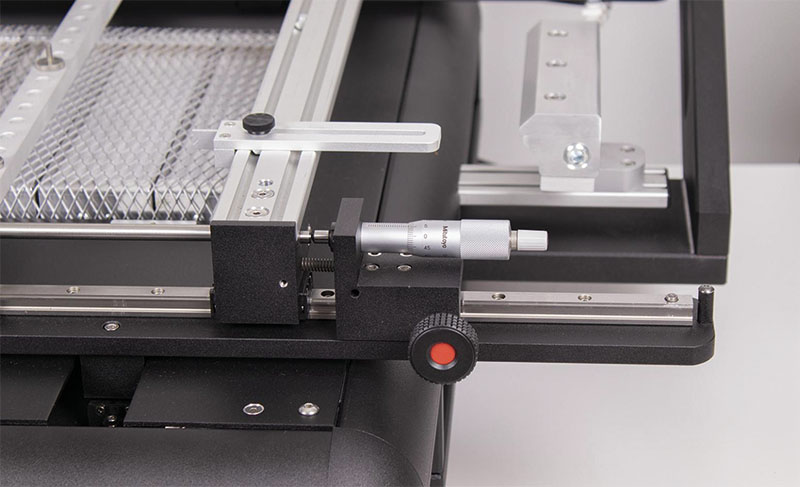

- Placement des composants : alignement par prisme à faisceau divisé
- Précision de placement : jusqu’à 10 µm
- Détection de température des composants : capteur IR sans contact
- Détection de température PCB : capteur IR sans contact
- Taille maximale PCB : 24”/620 mm
- Taille maximale composant : 55 x 55 mm
- Taille minimale composant : 01005
- Nombre de canaux TC : 4
- Logiciel : Suite Thermoactive de PDR, compatible avec Windows 8 et 10
