Systèmes d’inspection et d’assistance à l’insertion de composants traversants par Caméra
MCS42-SEL-AL

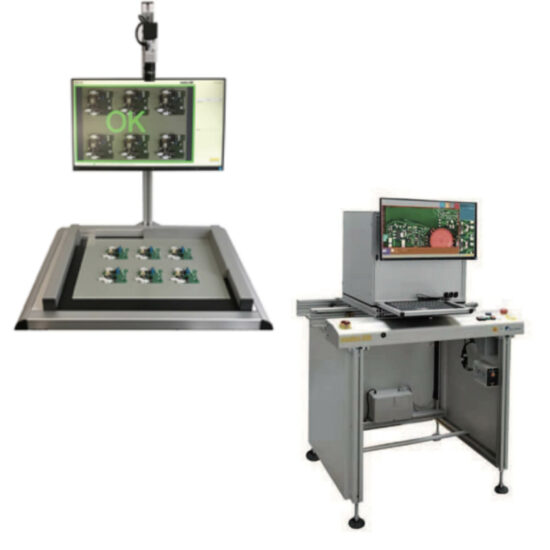

Inspection MCS42-SEL-AL

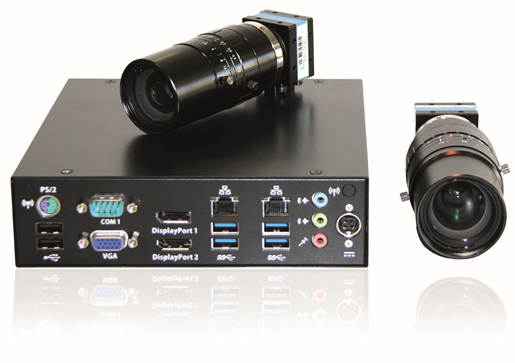

Le MCS42 est un système AOI basé sur une caméra. Cette solution permet l’inspection en ligne des différents processus de production à des coûts économiques et avec une grande flexibilité. Ce petit système peu coûteux est livré avec une caméra et un système haute définition de 42 mégapixels et un ordinateur avec un Logiciel AOI puissant.

    Caractéristiques techniques

  • Les tests typiques sont : l’assemblage mécanique, la présence, l’emplacement et l’orientation des composants, des étiquettes, des fixations, la lecture des codes à barres et des codes Datamatrix et l’inspection avant ou après Vague des composants traversants

  • Caméra : C42 Résolution 42 mégapixels (autres résolutions disponibles)

  • Source de lumière : aucune unité d’éclairage externe n’est nécessaire

  • Objectif : 1: 1,4 - 25,5 mm, autres objectifs en option

  • Plage de fonctionnement avec objectif standard : plage de fonctionnement jusqu’à 420 mm x 300 mm [16,52 x 11,80 pouces et distance minimale par rapport à la caméra 280 mm [11,02 pouces]

  • Vitesse de test : acquisition d’images, y compris l’analyse (4 secondes)

  • Existe en version en ligne à positionner sur un convoyeur

Télécharger la documentation











Caractéristiques supplémentaires

Système unique d’inspection des objets

Zone THT qui a lieu avant la vague ou le soudage sélectif sélectif

lecture de codes à barres et codes de matrice de données
