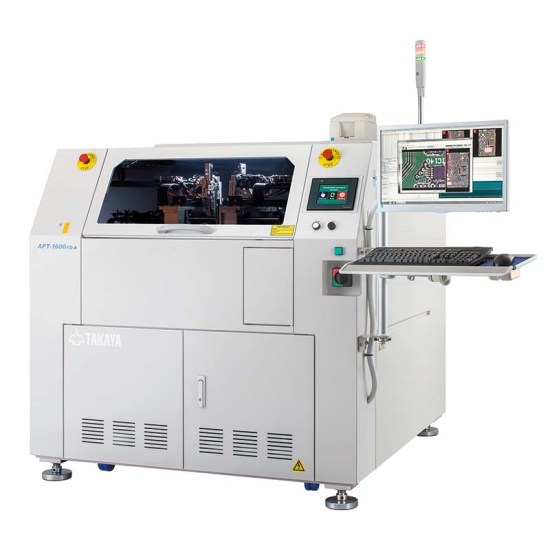

Testeur à sondes mobiles double face Takaya
APT 1600FD

La série APT-1600FD est un système de test à sonde mobile double face qui déploie les sondes sur les deux côtés d'une carte de circuit imprimé. Grâce au contact de sondage simultané double face, la série APT-1600FD peut contribuer à une augmentation notable de la couverture de test avec le minimum de temps de test.

Technologie de pilotage et mécanique

La série APT-1600FD innove avec un système unique de 10 sondes mobiles, propulsé par des moteurs et des contrôles XYZ ultra-rapides. Cette configuration permet d'atteindre une vitesse de test 50% plus rapide que celle des testeurs à sonde mobile traditionnels, tout en offrant une précision améliorée de 25%, capable de détecter des pads d'une taille minimale de 60µm. Le design révolutionnaire des axes XY et de la table en granite, associé à des câbles robotiques flexibles conçus pour des mesures de longue durée, un contrôle tactile avancé, et des circuits de mesure directement montés sur les têtes volantes, marque une avancée significative. De plus, le système intègre un mécanisme de serrage de carte flexible récemment développé et un système de convoyeur doté d'un ajustement automatique de la largeur et d'une interface SMEMA, optimisant ainsi l'efficacité et la précision des tests.

Dispositif de mesure

Équipé d'une unité de mesure DAC/ADC de 16 bits incluant trois alimentations électriques DC à 4 quadrants, le système excelle dans la réalisation de mesures de résistance, inductance, et capacité (R, L, C), ainsi que dans les mesures Kelvin. Il intègre également une fonction de protection, permet la mesure de diodes et diodes Zener, ainsi que celle de transistors, FET, optocoupleurs, relais, etc. Les régulateurs de tension, amplificateurs opérationnels, transformateurs, et les mesures de courant et de tension DC/AC sont également pris en charge, enrichissant ainsi la couverture de test. Le système permet de réaliser des tests d'isolation, de continuité, de fréquence, et inclut un générateur de signal AC, des tests de cluster, un capteur IC Open, des tests LED pour la couleur et la luminosité, et un laser pour les mesures de hauteur. La fonction d'onde de signal net et l'intégration d'alimentations et d'équipements de test externes complètent cette configuration avancée.

Système optique

Le système optique se compose de deux caméras CCD couleur de haute densité et de quatre éclairages annulaires LED programmables. Il est capable de reconnaître les marques fiduciaires pour corriger la position, l'inclinaison et la déformation élastique des cartes. Les tests de vision simples, la reconnaissance de codes-barres 1D et 2D, la reconnaissance des couleurs, ainsi que la fonction Color Real Map pour une représentation graphique des cartes à circuits et des points de contact, renforcent la capacité du système à assurer une qualité et une précision de test inégalées.

Applications en ligne

Les systèmes APT sont conçus pour s'intégrer parfaitement en ligne, équipés d'un système de transport avec ajustement automatique de la largeur. Cette caractéristique permet leur utilisation dans des opérations entièrement automatisées, que ce soit sur une ligne de production ou d'un magasin à l'autre, facilitant ainsi l'automatisation complète du processus de test.

Pour PCB de grande taille

Grâce à la plateforme mentionnée précédemment, nous proposons l'APT-1600FD-SL, spécialement conçu pour les clients désirant tester des cartes de grande taille. Cette extension de la gamme répond aux besoins spécifiques de test de cartes électroniques de grandes dimensions, offrant ainsi une solution complète et adaptable aux exigences variées de l'industrie électronique.
