Visualisateur de données cartes électroniques
ViewXpress®

Project Manager

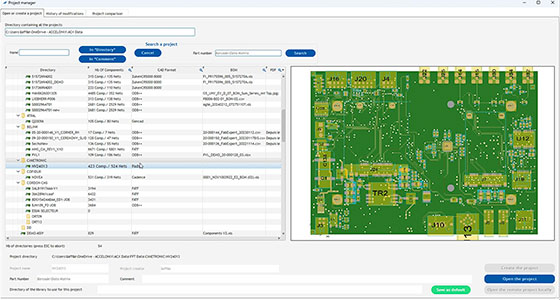

Project Manager est un outil de gestion des applications Accelonix Software. Il permet de :

• Ouvrir et fermer des projets
• Créer des projets
• Prévisualiser un projet avant ouverture
• Naviguer dans les structures de répertoires
• Rechercher des projets dans une structure de répertoire et les charger via un code-barres

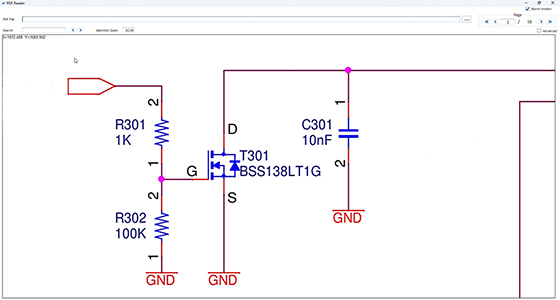

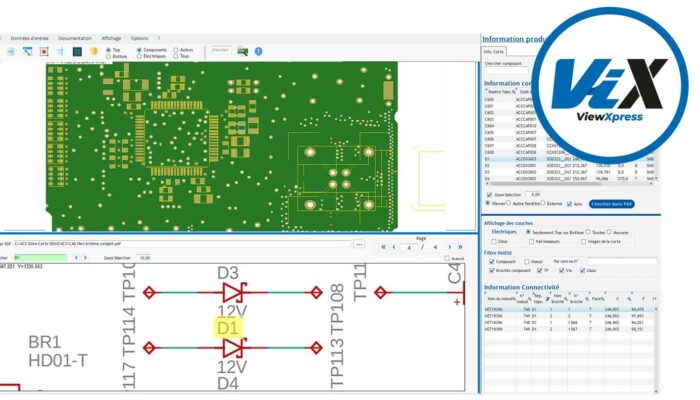

Schéma électrique

FabXpert est livré en standard avec un importateur de schémas électriques. Il permet de synchroniser les données CAO affichées dans le visualiseur avec le schéma électrique.

• Localisation automatique d'un composant du layout vers le schéma électrique
• Localisation automatique d'un composant du schéma électrique vers le layout
• Intégration de la synchronisation avec les éditeurs de données, facilitant l'accès aux informations nécessaires (par exemple, identification des broches)
• Disponible dans la station de réparation et dans l'ensemble de la suite logicielle Accelonix

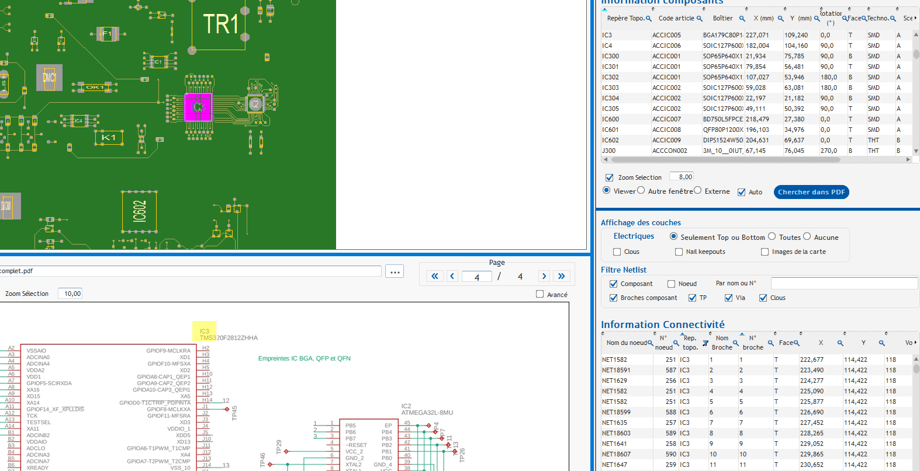

Outil d'information produit

Cet outil vous aidera et vous guidera dans la sélection des informations accessibles via le visualiseur.

• Sélection des composants et visualisation de leurs caractéristiques
• Tri et filtrage des sélections (numéro de pièce, boîtier, cotation, face, technologie, etc.)
• Affichage des filtres
• Liens avec le schéma électrique

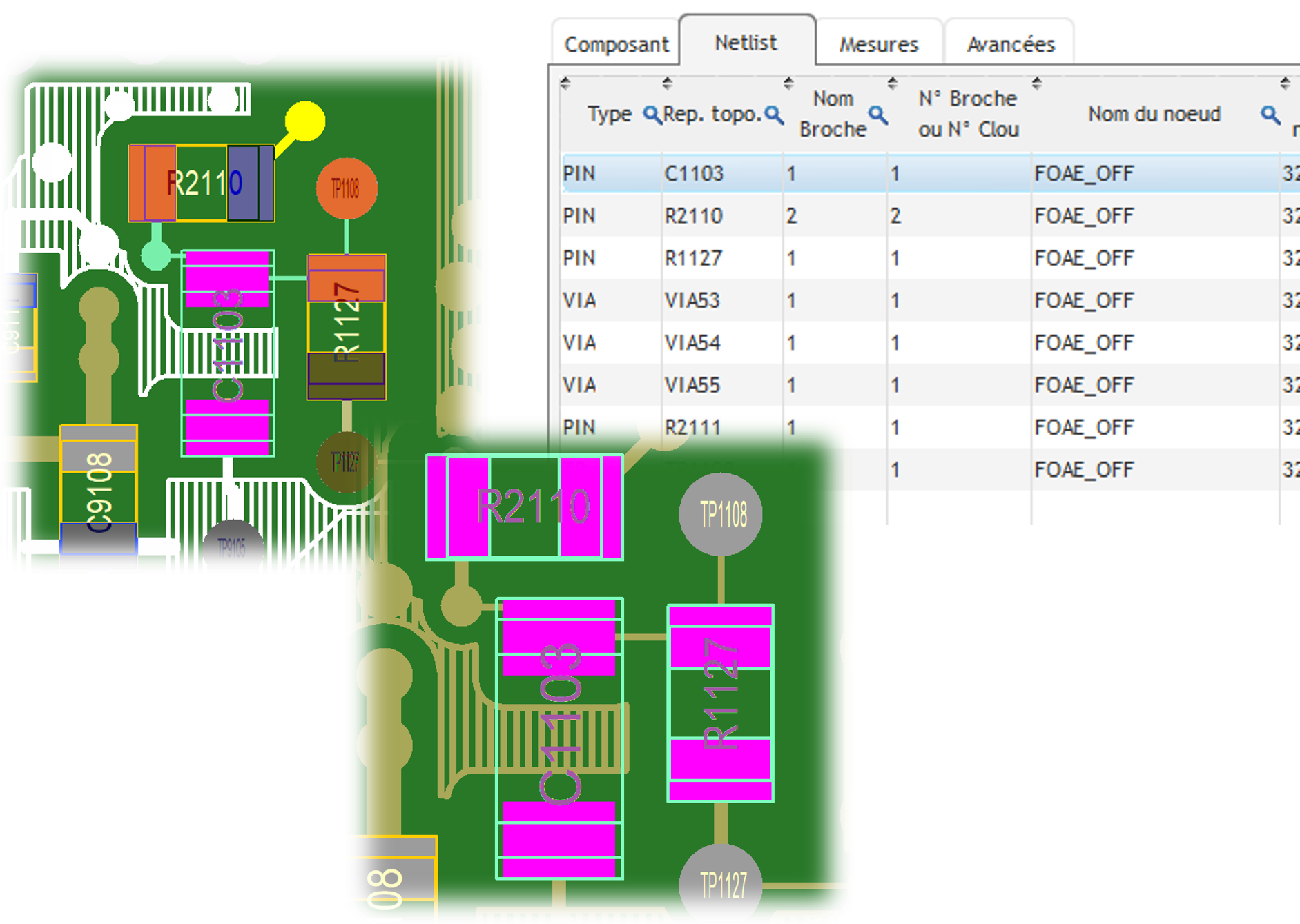

• Affichage et sélection des nets en accord avec la sélection des composants, etc.

Schéma électrique

FabXpert est livré en standard avec un importateur de schémas électriques. Il permet de synchroniser les données CAO affichées dans le visualiseur avec le schéma électrique.

• Localisation automatique d'un composant depuis le layout vers le schéma électrique
• Localisation automatique d'un composant depuis le schéma électrique vers le layout
• Intégration de la synchronisation avec les éditeurs de données, facilitant l'accès aux informations nécessaires (par exemple, l'identification des broches)
• Disponible dans la station de réparation et dans toute la suite logicielle Accelonix

En plus de la version de base, le visualiseur peut être une application autonome permettant d'importer des données.

Importation de diverses données de conception

Les données d'entrée, qui peuvent provenir de différentes sources, sont fondamentales dans la création d'un projet. Ces données peuvent être regroupées dans un seul projet.

ViewXpress prend en charge :

• Tous les standards CAO actuels de l'industrie (y compris IPC 2581)
• Identification automatique des formats de fichier
• Importation de schémas électriques
• Importation de fichiers GERBER
• Importation de fichiers DXF
• Importation d'images (FabXpert permet la superposition d'images de circuits électroniques, aidant l'utilisateur dans des tâches telles que le réglage fin et l'optimisation)

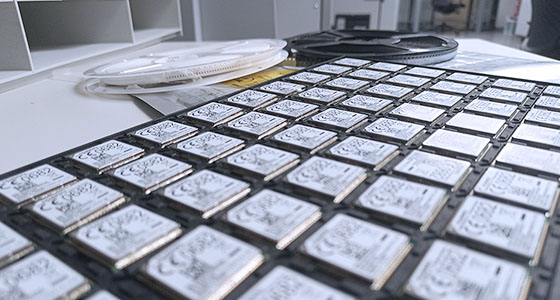

Liste de matériaux (BOM) pour l'assemblage de PCB

La BOM est un inventaire complet des éléments nécessaires à la fabrication d'un produit. Elle permet l'entrée de codes produits, de valeurs, de quantités, etc.

En plus des données CAO, l'importateur de BOM offre les fonctionnalités suivantes :

• Importation aux formats texte et Excel
• Configuration graphique avec enregistrement des profils pour une réutilisation rapide
• Identification des composants polarisés
• Identification des opérations de fabrication
• Vérification de la cohérence entre la BOM et les données CAO
• Identification des composants en double
• Classification automatique des composants assemblés et non assemblés

Les fonctionnalités de prétraitement de l'importateur de BOM accélèrent la préparation du projet, présélectionnent les composants, créent des groupes et distribuent les composants, facilitant ainsi le traitement des données.
