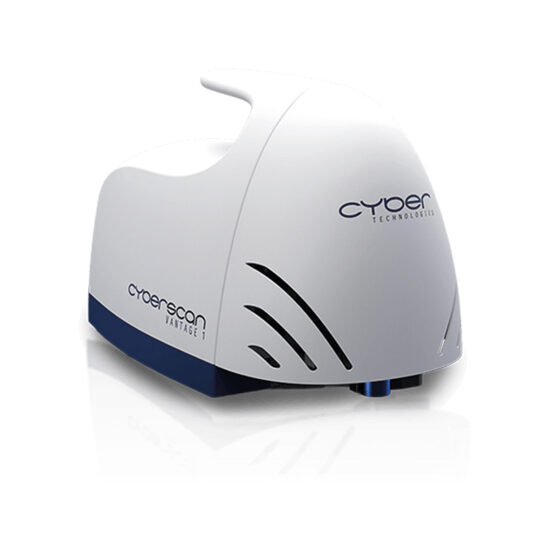

Profilomètre optique linéaire
Vantage 1

Cyber Technologies
vantage1 cyberscan metrology cybertechnologies accelonix
vantage1 cyberscan metrology 3 cybertechnologies accelonix
vantage1 cyberscan metrology 2 cybertechnologies accelonix
vantage1 cyberscan metrology 1 cybertechnologies accelonix

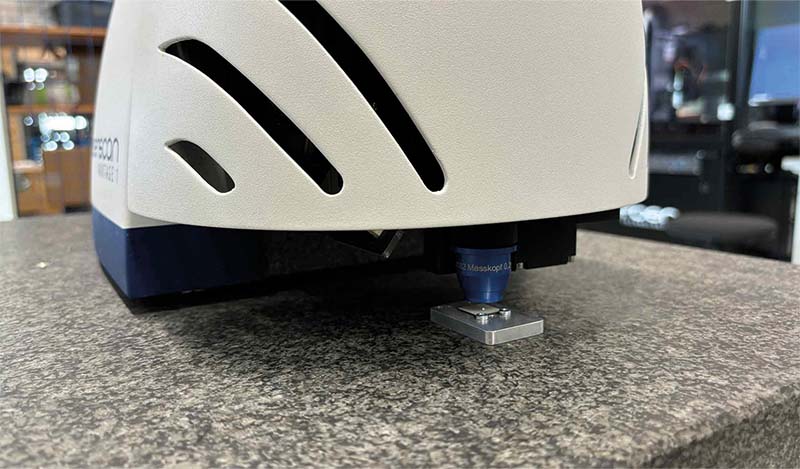

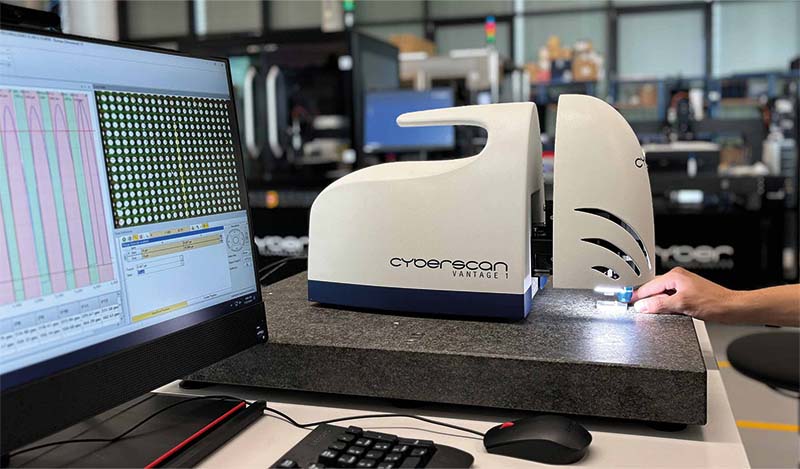

Profilométrie 2D intégré à une plateforme réduite (table top) accueillant un capteur CHR avec haute résolution pour les profiles linaires sur 50mm, caméra et illumination. Une conception conviviale et économique intégrant un logiciel d'analyse sophistiqué et automatique.

Caractéristiques techniques

  • linear y-axe 50 mm avec résolution 50 nm

  • Confocal White Light Sensor (C-CHR)

  • Optique échangeable pour resolution/range : 8 nm/200µm ; 40nm/1mm ; 160nm/4mm

  • Camera with LED illumination for easy navigation on sample and fiducial correction

  • Dimensions/poids : 478 x 246 x 337 mm/ 20 kg

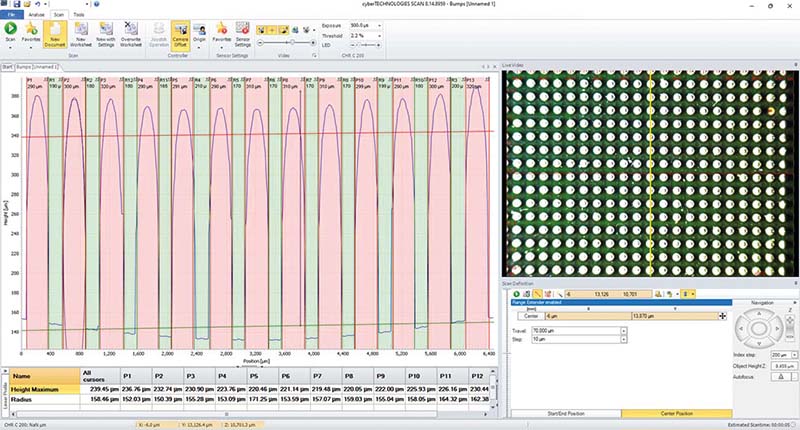

  • PC Windows avec le logiciel cyberTECHNOLOGIES SCAN SUITE

  • Option CYBER TECHNOLOGIES ASCAN pour la métrologie collective en production

Télécharger la documentation

⚠️ Ce produit n'a pas de documentation









Pour plus d'information sur Vantage 1, n'hésitez pas à nous contacter.
